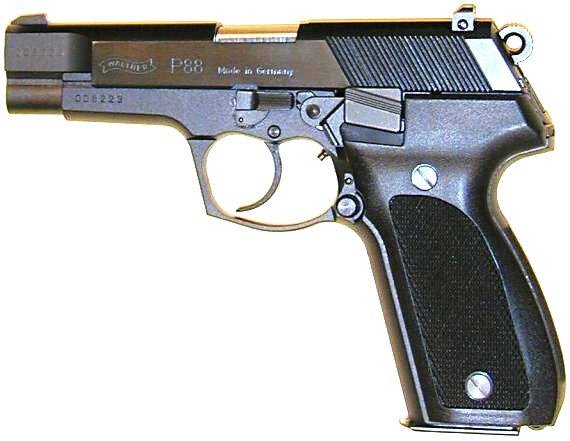

Пистолет "Walther P-88", вид слева.
.
"Вальтер П-88" (Германия).
***********************************************************************
Созданный в конце 70-х годов пистолет «Walther P-5» по своим
техническим характеристикам занимал как бы промежуточное положение
между служебным (полицейским) и армейским пистолетом.
Для оснащения вооруженных сил он не подходил по одному
существенному недостатку того времени - емкости магазина.
Мировая тенденция того периода диктовала, что армейское оружие
из-за напряженности ближнего боя должно иметь емкость магазина

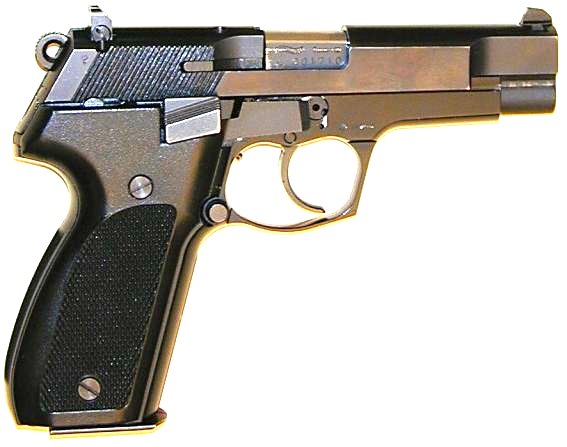

Пистолет "Walther P-88", вид справа.
.
не менее 15 патронов.
Специалисты фирмы С. Walther, учитывая опыт создания таких
моделей,
как «Р-38» и «Р-5», разработали новую модель пистолета, которая
получила наименование «Walther Р-88».
В дальнейшем по тексту мы будем его просто именовать – «Р-88»
Этот пистолет был создан под все тот же известный патрон
калира 9х19-мм «парабеллум», что и его предшественники,
и является курковым полуавтоматическим оружием двойного действия.
В войска и спецподразделения правоохранительных органов он
стал
поступать с 1986 года.
Пистолет «Р-88» - это оружие, использующее в работе своей автоматики
энергию отдачи при коротком ходе ствола, сцепленного с затвором.
Запирание канала ствола осуществляется выступом, расположенным
на его верхней казенной части и входящим в аналогичный паз
в окне затвора для выброса стреляных гильз.
При дизайнерских разработках отказались от конструкции ствола
открытого с верху, хотя и расположили возвратную пружину под
столом.
Теперь она одна, а пистолет приобрел более прямоугольные очертания.
Рассмотрим более подробно усовершенствованный способ запирания
канала ствола.
В основе этой конструкции лежит модифицированный принцип
«качающейся серьги со снижающимся стволом», который был ранее
применен на пистолетах «Кольт» и «Браунинг».

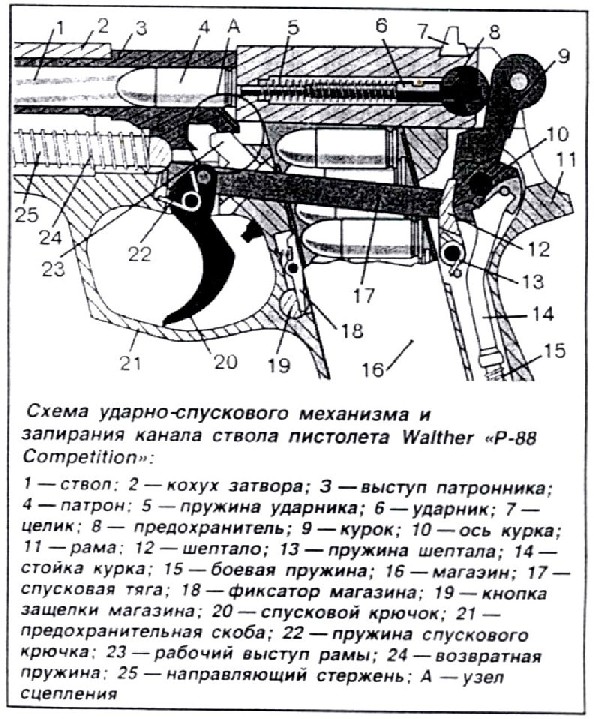

Работа схемы механизма запирания канала ствола заключается
в том,
что при приведении в исходное положение рабочий выступ рамы
взаимодействует с профилированным кулачком подствольного прилива
и приподнимает казенную часть ствола.
Выступ казенной части ствола (типа «ласточкин хвост» или «лапа»)
входит в паз затвора и они оказываются жестко соединенными
-
сцепленными.
В процессе производства выстрела при нажатии на спусковой крючок
его тяга перемещается вперед, что вызывает поворот шептала
и взведение
курка (или только поворот шептала, если курок был предварительно
взведен), которое удерживало курок во взведенном состоянии
(на боевом
взводе).
Курок срывается с боевого выступа шептала и под действием
усилия
боевой пружины бьет по ударнику.
Боек накалывает капсюль и происходит выстрел.
Пуля начинает свое движение по каналу ствола, а сцепленные
(жестко
связанные между собой) ствол и затвор под действием силы отдачи
отходят назад.
Пуля покидает ствол.
После короткого хода, около 5 мм, патронник ствола начинает
опускаться
благодаря взаимодействию профилированного кулачка подствольного
прилива и рабочего выступа рамы.
Просевший ствол выходит из зацепления с кожухом затвора,
отсоединяется от него и останавливается, т.к. кулачок подствольного
прилива полностью опустился (сел) на рабочий выступ рамы.
Освободившийся затвор продолжает свое движение назад, выбрасывает
стреляную гильзу, взводит ударно-спусковой механизм, сжимает
возвратную пружину и останавливается.
Затвор после расцепления откатывается назад еще приблизительно
на 50 мм.
Теперь он начинает свое движение вперед под действием возвратной
пружины, которая расположена под стволом.
Затвор своими выступами захватывает очередной патрон из магазина,
досылает его в патронник, а ствол приподнимается с рабочего
выступа
рамы и занимает свое исходное (переднее) положение.
При поднятии ствола осуществляется его сцепление с затвором.
Канал ствола заперт, а новый патрон - в патроннике.
После отпускания спускового крючка пистолет подготовлен
к очередному выстрелу.
Питание пистолета боеприпасами осуществляется из съемного
металлического коробчатого магазина (СМКМ) емкостью 15 патронов,
где они располагаются в шахматном порядке.
Оружие в боевом положении снаряжается по формуле 15+1.
Прицел - светящийся трехточечный или точка с рамкой.
Мушка жесткая, целик - регулируемый в горизонтальной плоскости
с последующей фиксацией.
Безопасность обращения с пистолетом гарантируется усовершенст
–
вованным предохранительным механизмом, который обеспечивает
отклонение головки ударника от рабочей плоскости курка до
момента
выстрела, производимого только в результате полного перемещения
спускового крючка (аналогично пистолету «Walther P-5»).
В любом другом случае задействования курка в результате падения
оружия на него или неисправности ударно-спускового механизма
выстрел не последует, т.к. на поверхности курка имеется паз
под головку
ударника, которое она занимает при отпущенном спусковом крючке.
При нажатии на спусковой крючок задняя часть ударника (головка,
наковальня) приподнимается и оказывается на одной линии с
ровной
(рабочей) поверхностью курка (более подробно см. описание
пистолета
серии «Р-5»).
Пистолет работает в режиме полуавтоматического (одиночного)
ведения огня.
Его практическая прицельная скорострельность составляет 32-35
в/мин,
хотя теоретическая скорострельность значительно превосходит
эту
цифру.
Если последний патрон выстрелен, то затвор остается открытым
(в заднем положении).
Он закрывается, как только рычаг затворной задержки перемещается
стрелком вниз.
Внешним приводом затворной задержки служит двусторонний
флажковый рычаг, который выполняет двойную функцию.
При открытом затворе - ускоряет перезаряжание оружия, а при
закрытом
затворе и взведенном курке он выполняет роль привода
предохранительного механизма, осуществляя снятие оружия с
боевого
взвода (разряжание - - постановку на предохранитель).
Работа механизма аналогична работе механизма пистолета «Walther
P-5».
Кнопка механизма фиксации магазина расположена на раме за
спусковой
скобой – «американская» модель.
Первоначально изготовление рамы пистолета планировалось из
стали,
но потом предпочтение было отдано сплаву легкого металла.
На основе опыта использования пистолета «Walther Р-88» были
внесены
значительные изменения в его конструкцию и упрощена технология
производства.
Новшества конструкции заключаются в укорочении ствола на 5
мм,
при уменьшении общей длины пистолета на 8 мм и разделение
привода
предохранительного механизма и затворной задержки.
Был установлен двусторонний флажок привода предохранительного
механизма на затворе и отдельный рычаг затворной задержки
с левой
стороны рамы.
Новая модель этого пистолета в своем наименовании получила
дополнительную приставку в виде слова «Compact», что обозначает
компактный, на затворе этого оружия появилась надпись -
«Р-88 Compact».
Теперь обе модели пистолета выпускаются параллельно (правда,
из-за
сравнительной дороговизны они стали выпускаться только на
заказ),
но его модификация «Compact» поступает и в коммерческую продажу.
К слову сказать, также выпускались и модификации, рассчитаные
на работу с прибором бесшумной стрельбы (глушителем).
Эти модели послужили основой для создания спортивного пистолета
калибра ".22 LR" по классу служебного оружия среднего калибра
–
армейского пистолета.
Характеристики
***************************************************************
Калибр,мм, и применяемый патрон
9х19 Luger, 9x21-мм IMI/ .22 LR
Нарезы и их шаг,мм
6, правосторонние/ 254 мм
Начальная скорость пули, м/с
340/ 330
Длина, мм
181 / 230
Ширина,мм
33 / 33
Высота, мм
134/ 134
Длина ствола, мм
97/ 150
Длина линии прицеливания,мм
139/ 191
Масса без магазина, г
822 / 565
Ёмкость магазина, патронов
14(10)/ 10
Усилие при взведенном УСМ, Н
26,9
Усилие при стрельбе самовзводом, Н
49,7
Боевая скорострельность, выстр./мин
35
Прицельная дальность, м
25(40)
