 Винтовка AR-15

Винтовка АР-15 (позже М-16),первый вариант.

Винтовка М-16

Винтовка М-16 А-1,"поздний" вариант.

Начиная историю М-16, американские авторы обращаются к тому периоду, когда COLT выкупил у ARMALITE модель винтовки AR-15 со всеми потрохами и ведущим конструктором.
Так вроде бы и родилась М16, но в действительности же ее история начинается несколько раньше.
И в американской литературе, этот период, можно сказать "зачатия" винтовки, как правило, не освещается.
Причем, сами американцы признают, что история создания М-16 полна интриг, закулисных игр и двуличия.
В борьбе за продвижение своей винтовки, COLT сыграл немаловажную роль в упадке SPRIGFIELD ARMORY последовавшему в 1968 году.
Так как же оно было на самом деле?


Винтовка AR-15,вид
                  справа

Винтовка AR-15,вид
                  слева

Винтовка AR-15,виды справа и слева. Первые винтовки AR-15 / М-16 и М-16-А1  имели трех-щелевой пламегаситель.

Винтовка
                  AR-15,пламегаситель





На Западе к концепции ASSAULT RIFLE - "Штурмовой винтовки" довольно долгое время относились отрицательно, отдавая предпочтение концепции BATTLE RIFLE - "Боевой
винтовки" (у нас принято обозначение как "Автоматическая винтовка").
В рамках этой концепции под стандартный патрон NATO 7,62х51 (калибр х длинна гильзы) были созданы американская М14, бельгийская FN-FAL, западногерманская G.3.
Однако, уже в самом начале широкого разворачивания боевых действий Вьетнамской войны американцы столкнулись с серьезными проблемами.
Практически с такими же, что и солдаты германского Вермахта на Восточном фронте, вооруженные в основной массе карабинами MAUSER 98k и G.43, они противостояли бойцам Красной Армии, вооруженными дешевыми пистолетами-пулеметами в огромном  количестве.
В США концепция создания стрелкового комплекса в виде легкой малокалиберной штурмовой винтовки, получила путевку в жизнь в 1957 г., практически сразу после того, как была принята на вооружение винтовка М14.
Первые образцы винтовок М16, еще под обозначением AR-15, для ее замены начали поступать на вооружение в 1962 году. Низкая эффективность огня М14 создала прецедент перевооружения американской армии основным оружием менее чем за 10-ти летний период.

Целик М-16
                  перекидной,вид сверху

Целик М-16
                  перекидной,вид сверху

Целик М-16 перекидной,вид сверху.Имеет установки на две дистанции - до
200 м и до 450 м.


А М16 - AR-15 стала таким образом, первой принятой на вооружение боевой винтовкой уменьшенного калибра 5,56 мм.
Касаясь М14 стоить только отметить, что она выпускалась в двух вариантах: модель М14Е1 предназначена только под одиночную стрельбу, и модель М14Е2 с переключателем для ведения автоматической стрельбы, сошками и затыльником для лучшей устойчивости при автоматической стрельбе.
В 1964 году М14 была снята с вооружения американской армии, но еще и по сей день используется в качестве снайперской винтовки и в системе внестроевой подготовки. Дальнейшее развитие снайперской концепции М14 стала винтовка М21.
Но это совсем другая история.

Винтовка М-16
                  "вьетнамского периода"

Винтовка М-16
                  "вьетнамкого" периода.

Винтовка М-16 "вьетнамского" периода, с магазинами на 20 (точнее,на 17)
и на 30 (точнее, на 28) патронов.






В 1948 году командование армии США поручает исследовательскому центру Управления по исследованию операций (ORO - OPERATIONS RESEARCH OFFICE), созданному при Университете им. Джона Хопкина (Jonh Hopkin), изучить вопрос применения обычного вооружения в ядерном конфликте.
Одним из первых итогов работы ORO должна была стать программа ALCLAD - создание оптимальной индивидуальной защиты для пехотинца.
В этом исследовании была собрана и изучена статистика ранений, полученных солдатами армии США от Первой Мировой до Корейской войны.
Были сопоставлены цифры о количестве и расположении ран не теле, типы ранений, дальность, на которых они были получены. Были обработаны данные о потерях в личном составе миллиона солдат.
Исследования показали, что прицельный огонь утратил былую роль, и большее количество ран было нанесено от попаданий в ходе неприцельной автоматической стрельбы, причем очень редко огонь велся на расстояниях более 300 метров.
В ходе корейской войны, по опросам 600 пехотинцев до 87% ран было получено ими на расстоянии менее 300 метров. А ответный огонь, в 95% случаев они открывали с расстояния около 100 метров.

  Винтовка М-16
                  "вьетнамкого" периода.

Винтовка М-16 "вьетнамкого" периода с различными магазинами и штык-ножом.





Опираясь на эти наработки Командование армии на континентальной части США (CONARC - CONTINENTAL ARMY COMMAND) объявило конкурс на создание в период 1953-57 году, автоматической винтовки, отвечающий этим требованиям.

Изначально CONARC предложил оружейным фирмам создать винтовку, под гражданский патрон .222 Remington.

Окончательные требования к винтовке сформулировал генерал Вилард Г. Вайман (Willard G. Wyman): она должна быть высоко скорострельной, иметь переключатель для ведения автоматического огня, оснащена магазин емкостью не менее чем с 20 патронами, весить не более 6 фунтов (примерно 2-2,5 кг), способной пробить американскую каску М1 или стальную плиту толщиной 3,5 мм с расстояния 500 метров.

Новый проект получил название - программа SALVO.

В середине 50-х годов, так называемая «Группа Стоунера: Юджин Стоунер (Eugene Stoner) - ведущий конструктор, Роберт Фремонт (Robert Fremont) - отвечал за изготовление прототипа и Джеймс Сулливан (James Sullivan) – «главный проектировщик » из ARMALITE, представила автоматическую винтовку AR-10 под единый патрон NATO 7,62х51 мм.
Автоматика винтовки работала по принципу отвода пороховых газов. Для уменьшения отдачи приклад разместили на одной оси с осью ствола (компоновка STRAIGHT LINE), что уменьшило плечо отдачи.
Прицел при этом перенесли на ручку для транспортировки, где в задней ее части поместили вращающий фиксатор диоптра, позволяющей целится при недостаточной освещенности по звуку щелчков. В конструкции винтовки широко применялись алюминиевые сплавы и пластмассы.


Винтовка
                М-16,маркировка

Ил. 1. Ил. 2. Винтовки М16А1, произведенные на различных предприятиях
(COLT INDUSTRIES и G.М, CORP.).
a - кнопка затворной задержки, b - переводчик режимов огня.


Винтовка
                М-16,маркировка

Ил. 1. Ил. 2. Винтовки М16А1, произведенные на различных предприятиях
(COLT INDUSTRIES и G.М, CORP.).
a - кнопка затворной задержки, b - переводчик режимов огня.


В таком виде предстала перед военными AR-10, ставшая, практически "родной мамой" семейству AR-15 - M16.

Изначально AR-10 создавалась как прямой конкурент винтовкам FN-FAL и M14, однако оказалась слишком "новой" для своего времени и не смогла конкурировать по нескольким пунктам требований SALVO с двумя основными претендентами на вооружение армии США того времени - Т44Е4 и Т48.

Вследствие чего, AR-10 никогда не состояла на вооружении армии США, однако пользуется значительной популярностью как спортивное и "тактическое" ружье для полиции и сил правопорядка.

Небольшое количество AR-10 было продано Судану и Португалии.

Винтовка вышла явно удачной, чем и привлекла внимание американских генералов.

Но согласно первоначальным требованиям армии - слишком тяжелой и большой по размеру.

Дальнейшие попытки снижения веса конструкции могло привести к потере прочности и надежности.

Совершенствуя систему, конструкторы пошли другим путем - уменьшили калибр в рамках требований ORO/CONARC.

 Снижение калибра позволило сразу снизить вес на 800 гр. и увеличить носимый боекомплект.

Справедливости ради стоит отметить, что впервые решение о переходе на меньший  калибр было принято Оружейным комитетом Главного артиллерийского управления русской армии еще в 1915 году.





Винтовка М-16,маркировка

Ил. 3. Винтовка М16А2 производства COLT.
Переводчик режимов огня а у М16А2 вместо положения "auto" у М16А1
(автоматический огонь) имеет положение "burst" (фиксированные очереди
по 3 патрона).






Так что, если бы не октябрь 1917…

В целом решение о переходе на малый калибр можно смело назвать революционным.

И хотя споры между сторонниками и противниками малого калибра даже среди специалистов не утихают до сих пор, своим появлением на свет 5,45-мм АК-74 обязан именно AR-15.

Ко времени начала работ над доработкой AR-10 в рамках проекта SALVO, фирма SIERRA BULLETS на основе охотничьего патрона .222 Remington, создала боевой патрон уменьшенного калибра .223 Remington (5,56x45) с пулей весом 5,5 гр.

А ученый-баллистик Эрл Харви (Earle Harvey) предложил теоретические основы траектории новой пули, в применении к параметрам оружия нового калибра.

Под новый патрон, получивший в армии обозначение М193, на базе AR-10 в 1957 году создали винтовку AR-15, в дальнейшем более известную, как М-16.

Уменьшение калибра привело к увеличению начальной скорости пули до 990 м/сек, что обеспечивало настильную траекторию ведения огня и прощавшую стрелку незначительные ошибки в определении расстояния до цели, и позволило, в свою очередь, упростить прицельные приспособления.

Новая винтовка весила всего 2,89 кг (6,35 фунтов) и строилась по схеме с отводом газов из ствола прямо в затворную коробку, при этом газы действовали непосредственно на затворную раму (в АК газы действуют на газовый поршень в газовой камере и не попадают в пространство затворной коробки).

У М16A2 (вверху) ствол значительно
                тяжелее, чем у М16А1.

У винтовки М-16-A2 (вверху) ствол значительно тяжелее, чем у М-16-А1.
Щелевой пламегаситель выполняет фукцию компенсатора
(внизу отсутствуют две щелевые прорези).


Общеизвестный минус конструкции - повышенная загрязняемость механизмов пороховой гарью, что соответственно, привело к ужесточению к требованиям по чистке и уходу за оружием. К достоинствам такой конструкции относится меньшая масса подвижных частей автоматики, и меньшее влияние импульсов от их движения на устойчивость оружия при автоматической стрельбе.

В новой винтовке Стоунер широко использовал известные наработки по созданию стрелкового оружия.

Например, шарнирную систему разборки ствольной коробки взяли от бельгийской FN-FAL, а закрытое окно экстрактора от немецкого MP-40.

Помимо этого, к особенностям конструкции можно отнести затворную коробку, изготовленную литьем из алюминиевых сплавов, приклад из полимерных материалов, расположенный на линии ствола, цевье из такого же материала и пистолетную рукоятку.

Винтовка получила дэмпфер отката затвора в виде подпружиненного груза, в который ударяется затворная рама в крайнем заднем положении. Так как разместить его, кроме как в прикладе, было негде - это создало проблемы с созданием, а вернее, привело к невозможности создания модификаций М-16 со складным прикладом, отсюда - и характерные "телескопические" приклады на укороченных моделях.





На М16А2 установка дальности
                осуществляется маховичком (а) с шагом 100 м.   На М16А2 установка дальности
                осуществляется маховичком (а) с шагом 100 м.

На М-16-А2 установка дальности осуществляется маховичком (а) с шагом 100 м.
Боковые поправки вводятся с помощью маховичка (b).


м-16а2,маховик

На М16А2 установка дальности
                осуществляется маховичком (а) с шагом 100 м.   На М16А2 установка дальности
                осуществляется маховичком (а) с шагом 100 м.

Отверстие большого диаметра для стрельбы в условиях
пониженной освещенности (слева) и обычных условиях (справа).






Переводчик огня имел две позиции для стрельбы: один выстрел и очередь. Прицельные ограничивались мушкой и диоптрического целика, имеющего установку всего на две дистанции 200 и 450 метров.

Но на ARMALITE сделали одну большую ошибку. После Второй Мировой войны были четко сформулированы требования к тому, чтобы все внутренние детали стрелкового оружия, включая ствол, должны быль обязательно хромированными для предотвращения коррозии. Такой технологией фирма тогда не обладала, и Стоунер не стал учитывать это требование в первоначальном проекте, что чуть было не привело к фатальным последствиям в дальнейшем.

По окончании которых и подсчитав затраты (около $1,45 млн.), руководство FAIRCHILD ENGINE пришло к выводу о необходимости реорганизовать работы на ARMALITE, и продало права на AR-15 фирме COLT FIREARMS за $75.000 и 4,5% комиссионных с каждой проданной в дальнейшем винтовки. COLT решает не терять время, и в 1959 году начинает производство и продажу коммерческого варианта винтовки. Одновременно форсируя ее совершенствование для конкурсных сравнительных испытаний по выбору перспективной армейской винтовки программы SALVO. В которых участвуют М-14, Stoner 63, G.3, и чуть позже к ним присоединяется AR-18.

В период 1960-62 гг. проходит тестирование AR-15 в различных климатических зонах, в ходе которых выявляются два основных недостатка: при шаге нарезов 356 мм в арктических условиях на Аляске, где воздух обладает большей плотностью, и 5,56-мм пуля слишком быстро теряет стабилизацию. А независимая рукоятка перезаряжания исключает докрывание затвора при его загрязнении. В результате шаг нарезов было решено уменьшить до 305 мм, при этом несколько уменьшилось убойное действие пули.





Рисунок А: Подпружиненная защитная крышка
                предохраняет механизм M-l6  Затыльники прикладов (сверху вниз)
                винтовок

Рисунок А:  Подпружиненная защитная крышка предохраняет механизм M-l6
 от попадания пыли и грязи, первых выпусков.
 Открывается автоматически при движении затвора назад.


Затыльник приклада винтовки м-16  затыльник приклада

Рисунки Б,В и Г: ..Затыльники прикладов (сверху вниз)  винтовок
М-16-А1, М-16-А2 и M-16 первых выпусков.


Для принудительного докрывания затвора в случае засорения и досыла патрона, в приливе с правой стороны стенки ствольной коробки, винтовка приобрела характерное устройство в виде клавиши. Необходимость и принцип работы этой детали объясняется тем, что рукоятка перезаряжания, доступная для обоих рук стрелка и расположенная на тыльной стороне ствольной коробки, не связана с затвором жестко и при стрельбе остается неподвижной. При недозакрытии затвора необходимо несколько раз нажать на эту клавишу, которая своим зубом-храповиком продвигает ззатворную раму вперед, взаимодействуя с гребенкой на боковой поверхности затворной рамы. Кстати, в плане более высокой надежности, таковым до сих пор остается первоначальный магазин на 20 патронов,в который для более надежной подачи патронов рекомендуют снаряжать не более 18 патронов. Новый, стандартный удлиненный магазин на 30 патронов, также рекомендуется снарядить не более чем 28 патронами.





«Знаменитый» докрыватель затвора М-16.





«Знаменитый» докрыватель затвора М-16.





«Знаменитый»
                докрыватель затвора М-16.

«Знаменитый» докрыватель затвора М-16.
При недоходе затвора в крайнее переднее положение, необходимо дослать его вперед  (докрыть) многократно нажимая на кнопку (а).





В 1962 году COLT передает в Департамент перспективных исследований и разработок (ARPA - ADVANCED RESEARCH PROJECT AGENCY) 1.000 экземпляров новой винтовки для испытания в боевых условиях вьетнамской войны.

По итогам испытаний, с одной стороны был получен восторженный отзыв от полевых частей и большое количество замечаний к недоработкам со стороны министерства Обороны и министерства Армии (DEPARTMENT OF DEFENSE и DEPARTMENT OF THE ARMY).

Руководство COLT максимально использует свое влияние на Государственный департамент для продвижения своего проекта. Формально удовлетворив предъявляемые замечания, первые 8.500 винтовок под обозначением М-16, по приказу генерала Куртиса Лимея (Curtis LeMay) поступает на вооружение Стратегического Авиационного командование ВВС для замены карабинов М2.





На цевье и рукоятке М-16А1 видны
                повреждения (трещина и скол), полученные

На цевье и рукоятке М-16А1 видны повреждения (трещина и скол),
полученные  в процессе эксплуатации винтовки.


пи

На фото ниже вид  с нормальными деталями.

Не смотря на сильное сопротивление армии, начальник штаба армии генерал Масквелл Тейлор (Maxwell Taylor) выступает с резкой критикой М-16 и рекомендует продолжить производство М-14. Министр обороны Роберт Макнамара (Robert McNamara) заключает 15 мая 1962 предварительный контракт с фирмой COLT на поставку 85.000 винтовок M-16 для опытной эксплуатации в различных родах сухопутных войск и покупке еще 19.000 для ВВС.

Новая концепция стрелкового комплекса, суть которой заключалась в разработке легкой малокалиберной штурмовой винтовки, получила путевку в жизнь после того, как в 1957 г. армией США была принята на вооружение 7,62-мм винтовка М-14. Низкая эффективность огня М14 по сути дела создала прецедент перевооружения армии основным оружием менее чем за 10 лет.





Затвор винтовки М-16-

Затвор в сборе.Стрелкой показан отражатель (а).





Решение о переходе на малый калибр можно смело назвать революционным.
И хотя споры между сторонниками и противниками малого калибра даже среди специалистов не утихают до сих пор, нужно отметить, что своим появлением на свет 5,45-мм АК-74 обязан именно AR-15.

В 1959 г. фирма Colt покупает праве на производство AR-15 у фирмы Armalite и начинает производство коммерческого варианта винтовки, одновременно представляя ее для широких конкурсных сравнительных испытаний по выбору перспективной армейской винтовки по программе Salvo.

Существенно обойдя конкурентов (М14, AR-18, Stoner 63, и G3M) по основным боевым характеристикам AR-15 осенью 1961 г. отправляется в Южный Вьетнам на войсковые испытания. Полностью удовлетворив всем предъявляемым требованиям, 15 мая 1962 г. она была принята на вооружение ВВС под индексом M-l6. Армия осторожничала. В 1963 г. был заключен контракт с фирмой Colt на поставку 85 000 винтовок «M-16» для опытной эксплуатации в различных родах войск. Все винтовки были отправлены во Вьетнам. В это же время «М-16» проходит тестирование в различных климатических зонах. Выявляются два основных недостатка: при шаге нарезов 356 мм в арктических условиях, где воздух обладает большей плотностью, 5,56-мм пуля теряет стабилизацию.



Затвор в разобранном виде.

Затвор в разобранном виде.
1. Остов затвора. 2. Поворотная личинка. 3. Ударник. 4. Вкладыш (обеспечивает
поворот личинки при взаимодействии с копирным пазом остова затвора). 5. Чека.
Стрелкой показана гребенка, которая служит для докрывания затвора.




Проблема создания армейской малокалиберной автоматической винтовки, способной заменить автоматы привычного калибра, была решена лишь в середине 50-х гг. XX в. благодаря двум причинам. Первая из них - создание боевого малокалиберного патрона, обладавшего целым рядом существенных преимуществ как в боевых свойствах, так и в отношении производства патронов и оружия под них. Вторая причина появление новых технологий изготовления оружия и новых материалов, в первую очередь литьевых пластмасс и высокоточной штамповки деталей сложной конфигурации.





Задняя часть газоотводной трубки выходит
                непосредственно

Задняя часть газоотводной трубки выходит непосредственно
в ствольную коробку.



Переход к уменьшенному калибру патронов позволил разработать оружие меньшей массы, существенно повысить начальную скорость полета пули, уменьшить отдачу и рассеивание пуль при стрельбе очередями. Применение литьевых пластмасс сделало производство отдельных деталей оружия практически безотходным.
В первую очередь это касалось таких трудоемких при изготовлении элементов, как приклады, ложи, цевья.
В 1956 г. в США специалисты фирмы «Remington Arms» разработали новый малокалиберный боевой патрон калибра 5.56x45 с пулей массой 3.6 г и начальной скоростью полета около 1000 м/с. Обладая малой величиной отдачи (ее импульс равнялся 0,5 кгс.с), он обеспечивал повышенную кучность стрельбы очередями. Патрон получил наименование М-193. Под него главный инженер фирмы «Армалит» Юджин Стоунер создал серию облегченных винтовок - самозарядную AR-7 и автоматическую AR-15 (1957). В 1964 г. в районе Вашингтона состоялась демонстрация этих новых образцов винтовок со стрельбой на дистанцию 90 м. Мишени были поражены, но в ходе стрельбы было много задержек по вине винтовок, и армия от заказа на них воздержалась.
После доработки AR-15 она получила наименование М-16.




Винтовка ХМ-177,ранний
                вариант

Винтовка ХМ-177Е1

Colt-XM177E1

Винтовка ХМ-177,ранний вариант.На поздних вариантах был знаменитый "докрыватель"

В 1959 г. права на конструкцию, производство и продажу винтовок приобрела фирма «Кольт». Авторитет фирмы и широкая реклама положительных качеств М-16 привели к принятию ее на вооружение в 1960 г. для ВДВ США, а затем в 1963 г. и сухопутных войск. А далее началась история явных неудач американской винтовки, неприятие ее армией из-за недопустимо низкой надежности, причиной которой была сама конструкция автоматики.
Впервые именно при ее изготовлении так широко использовали пластик и сплавы.
Впоследствии конструкторы доработали AR-10 в соответствии с требованиями американских военных и получили AR-15.
Стреляющая новым 5,56-мм патроном, она выгодно отличалась от винтовок, состоявших на вооружении американской армии.
Однако в 1959 году армия потеряла интерес к этой разработке и озаботилась созданием оружия с калибром 6-мм по программе «Личное оружие специального назначения.» (SPIW).
Это могло бы стать концом истории, но тут на сцене появились ВВС США, которые были заинтересованы в получении компактного оружия для вооружения им подразделений охраны аэродромов.
Представители ВВС осмотрели AR-15, которая им очень понравилась, в результате чего в 1962 году был сделан заказ на поставку 8000 штук.


Colt-xm177e2-

Colt-XM177E2

M-16-mod 653

Винтовка ХМ-177Е-2,"поздний" вариант (вверху) и винтовка ХМ-177Е-2,вид справа.
На нижнем фото карабин модели 653,отличавшийся от модели ХМ-177 Е-1 более длинным стволом.


Через некоторое время эти образцы направили подразделениям охраны во Вьетнам.
В Армии Южного Вьетнама (АЮВ), изучив эти винтовки, решили, что они могут стать идеальным оружием для невысоких вьетнамских воинов.
В результате США получили заказ на поставку этих винтовок еще и от АЮВ.
Тысячу из них привезли во Вьетнам в 1962 году, и они довольно быстро завоевали популярность.
Здесь опять появилась армия США.
Программу SPIW она признала ошибочной, и военные вновь обратили внимание на AR-15.
В 1963 году изготовители получили заказ на 85 000 винтовок для сухопутных войск и 19 000 экземпляров для ВВС.
Все винтовки сразу отправляются во Вьетнам.
Однако последующие отчеты, представленные отделом Вооружений (ORDNANCE DEPARTMENT) вскрыли невысокую надежность М-16, при том, что она, по их мнению,действительно уравнивала американских пехотинцев в их огневой мощи с противником, вооруженным советскими АК. Эти отчеты, в свою очередь, хвалили и главного конкурента М-14, как более качественную и надежную винтовку, которая была просто "немного тяжелой" для горячих джунглей Юго-восточной Азии, и вследствие чего патрули не могли брать с собой более 50-100 патронов, ограничивая себя в ведении автоматической стрельбы.
В остальном, она вполне устраивала армию.
Дальнейшее решение спора и оценку М-14 и М-16 передали независимым агентствам. Их заключение гласило: М-14 действительно не была столь плоха, как ее хотели представить, но и М-16 не была столь хороша, как хотелось бы.
Руководство COLT не замедлил воспользоваться расплывчатой формулировкой итогов сравнительных испытаний и шумихой поднятой вокруг М-16, начало "игру" против М-14.Упирая на то, что М-16 имела больше возможностей для совершенствования и была более подходящей для Вьетнама.


Модель 655

Модель 655Винтовка М-16,модель 655, ранний вариант.На поздних вариантах был знаменитый "докрыватель".

На поздних вариантах был знаменитый
                "докрыватель"

Отзывы с полей боев тоже были весьма противоречивы.

После боев в долине Ладранг (La Drang) подполковник, в последствии генерал-лейтенант, Гарольд Мур (Harold Moor) писал,что только храбрость солдат и винтовка М-16 принесли победу (хотя здесь, по мнению Пола Дефендера, налицо была явная подтасовка фактов: в отличие от большинства солдат и офицеров,служивших во Вьетнаме, Гарольд Мур к тому времени имел опыт службы более чем в 20 лет и был уже ветераном Второй Мировой войны и войны в Корее).
Во Вьетнаме винтовку проклинали, она заслужила репутацию капризного и ненадежного оружия из-за множества отказов и задержек во время стрельбы.
Это происходило потому, что американские производители патронов сменили тип применяемого пороха, не озаботившись предупредить войска.
Новый порох был более грязным и образовывал больше нагара.
Заполнение же затворной рамы нагаром приводило к возникновению проблем.
Потребовалась серьезная разъяснительная работа в войсках, раздача комплектов для чистки оружия и улучшение качеств пороха, для того чтобы решить этот вопрос.
Военные настояли на внесении некоторых изменений в конструкцию винтовки.
Наиболее значимым стало создание «приспособления для ручного запирания затвора».
Выяснилось, что грязный патрон или загрязнение патронника могли привести к заклиниванию затвора.


 Винтовка "М-16-А 1 LMG".
                Обратите внимание на утяжеленный ствол и сошки.

Винтовка "М-16-А 1 LMG". Обратите внимание на утяжеленный ствол и сошки.
Также обратите внимание на "гребень"-переходник с планкой типа "ласточкин хвост"
в левом нижнем углу, который легко приворачивается к рукоятке, после чего
можно легко поставить практически любой оптический прицел.
Также нужно сказать, что у модели "LMG" были прямоугольные либо квадратные накладки.


Винтовка "М-16-А 1 LMG". Обратите
                внимание на утяжеленный ствол и сошки.

Винтовка М-16, набор американского морского пехотинца начала 1990-х годов.





Причиной, по которой грязный порох мешал стрельбе, была особенность конструкции винтовки.
Один морской пехотинец писал домой следующее: "Я нахожусь в госпитале, на борту судна. Мы пошли в бой с 1400 солдатами в нашем батальоне, вернулись с половиной. В нашей роте было 250 человек, теперь осталось 107. Во взводе было 72, вернулось только 19. Я обязан жизнью судьбе, которая послала мне это ранение. Поверите ли вы мне? Но нас убивали наши собственные винтовки! После боя, почти каждый убитый морской пехотинец был найден с неисправной винтовкой.Большинство солдат было убито и ранено во время устранения неисправностей.
Учитывая политическую ситуацию в США по отношению к войне во Вьетнаме "ненадежная" М-16 попала в поле зрения журналистов, настроенных против политики Госдепа.
Газеты писали, что в армию поставляется дефектное оружие, за которое расплачиваются кровью американские парни…
В судьбу М-16 был вынужден вмешаться президент Джон Ф. Кеннеди - JFK (John F Kennedy), который уполномочил министра Армии Сайруса Венса (Cyrus Vance) провести испытания М-14, М16 и АК-47.
Протокол испытаний был откровенно положительным в отношении М-14 и требовали возобновить производство М-14, остановленное 23 января 1963 года. Венс расследовал методику и порядок испытаний армейских инспекторов, и пришел к выводу, что они явно симпатизировали М-14.


8 февраля 1964 М-16 была признана основной винтовкой американской армии.
Форсирование судьбы М-16 было связано как с первыми положительными результатами ее боевого применения во Вьетнаме и прекращением производства винтовки M-14, так и с нежеланием использовать вместо нее совсем устаревшую винтовку M-1. В то же время, опыт широкой боевой эксплуатации выявил еще ряд серьезных конструктивных недостатков винтовки М-16, послуживших поводом для создания специальной комиссии, назначенной конгрессом США, для установления причин неудовлетворительной работы автоматики винтовки.

Винтовка М-16-А2 модели 723
                "Carbine".У модели же 733 ствол более
                короткий.

Винтовка М-16-А2 модели 723 "Carbine".У модели же 733 ствол более короткий.
На нижнем фото размещен карабин модели 733 для гражданского рынка и на экспорт


модель 733






Для того, что бы окончательно разрешить спор между М-14 и М-16, 15 мая 1967 проблема была передана для изучения специальной комиссии конгресса США во главе с конгрессменом Ричардом Ичхорном (Richard Ichord).
В ходе пятимесячных исследований комиссией были проведены специальные испытания М-16 в форте Беннинг,для Армии США (Fort Benning,одна из официальных баз армии США,где проходят подготовку солдаты для службы в воздушно-десантных войсках и войсках спецназа) в США и лагере Пендлтон,для Корпуса морской пехоты США (Camp Pendleton,один из лагерей Министерства морского флота США,а точнее,одна из баз морской пехоты США). После них комиссия пришла к выводу, что задержки в стрельбе происходят в том числе и из-за недостаточного обучения солдат обращению с новым оружием и как следствием - плохого повседневного ухода за ним.
М-16 требовала больше внимания к обучению обращению с ней и чистке.
Винтовка была передана армии, прежде чем были закончены десятимесячные производственные испытания, причем проектировщики и армейские эксперты не имели между собой никакой связи.
А самое главное, для М-16 Стоунер использовал тип пороха IMR, который ARMALITE применила еще на первых моделях AR-15. В армии же порох в патронах с IMR4475 был заменен на WC846.
Фирме COLT было разрешено испытывать винтовки патронами с порохом IMR, так как, половина выпускаемых винтовок не выдерживала приемосдаточных испытаний при стрельбе патронами с порохом WC846.
Армия продолжала поставлять во Вьетнам большое количество патронов с другим типом пороха, что было оценено комиссией как "преступная халатность".


м-16-а1-

Винтовка AR-15, ствольная коробка откинута.





Вышеуказанная замена марки пороха была произведена из-за невозможности производства большого объема быстрогорящего пороха IMR в связи с большой отбраковкой и стремлением к унификации порохов 5,56-мм и 7,62-мм патронов, а еще и потому, что температура пороховых газов сферического медленногорящего пороха WC846 ниже, что приводит к повышению ресурса ствола.
Снаряжение патронов порохом WC846 привело к увеличению импульса пороховых газов, действующего на стебель затвора. Максимальное давление этого пороха ниже, чем у IMR.
В то же время начальная скорость пули одинакова, следовательно, давление в стволе у газоотводного отверстия выше. Повышение импульса отдачи затвора привело к повышению темпа стрельбы до 1000 выстр./мин (при допустимой норме - 850 выстр./мин).
Конструкция M-16 была рассчитана на раннее отпирание затвора при давлении 700-840 кг/см2.
При увеличении импульса пороховых газов отпирание затвора происходит при большем давлении, что приводило к заклиниванию гильзы в патроннике.
Взаимодействие остатков продуктов горения с влагой, адсорбируемой из воздуха, приводит к образованию кислот, вызывающих интенсивную коррозию нехромированного патронника,что так же способствует заклиниванию гильз и их поперечным разрывам.
Причина невыбрасывания гильз - попадание несгоревших остатков пороха и мелких стружек, соскабливаемых с гильз, на захваты выбрасывателя, что приводит к соскальзыванию зацепа выбрасывателя с закраины гильзы.


винтовка м-16-а-2
Винтовка М-16 А-2 с магазином 30 патронов.

м-16-а2
Винтовка М-16 А-2 с магазином на 20 патронов.

м-16-а2

Винтовка М-16 А-2 с магазином на  30 патронов.





Это и стало главной причиной появления дефектов типа "пропуск подачи патрона" и "неправильная подача патрона".
Кроме этого, оказалось, что малокалиберные стволы (до 6 мм) обладают капиллярной способность и удерживают влагу, конденсируя водяные пары в канале ствола, которая при стрельбе вызывает повышение давления пороховых газов до величины, достаточной для разрыва ствола.
Вода вытекает из канала ствола оружия, если винтовку повернуть дульной частью вниз и приоткрыть затвор. чтобы избежать попадания влаги в ствол, вышло наставление с рекомендацией пользоваться дульными колпачками.
С целью устранения этих недостатков был проведен целый ряд мероприятий: изменена конструкция направляющей возвратной пружины, она стала выполняться в виде буфера противоотскока, и амортизирует удар подвижных частей в заднем положении, уменьшая скорость наката и снижая темп стрельбы до допустимой нормы.
Патронник хромировали, что исключило его быструю коррозию и облегчило чистку.
В ЗИП винтовки ввели извлекатель для извлечения остатков гильзы при поперечном обрыве.
Для уменьшения трения подвижных частей рекомендовали использование специальной смазки.
Продолжительность обучения солдат по уходу за винтовкой увеличили с 10,5 до 26,5 часа,а в комплект винтовки ввели еще и четырехколенный шомпол для чистки винтовки и выбивания гильз из патронника.
Шомпол удалось разместить в гнезде затыльника приклада.
Чистка стволов винтовок более раннего изготовления производилась с помощью капронового шнура с металлическим наконечником, пропускаемым в ствол и протягиваемым вместе с ветошью.


раневой канал

раневой канал пули М-193





С этими изменениями винтовка получила обозначение ХМ16Е1 и 27 февраля 1967 г. окончательно принимается на вооружение, для широкого оснащения сухопутных войск, ВВС и Морской пехоты. 16 июня 1967, для войск, находящихся во Вьетнаме, министерство Обороны США выдает заказ на производство 840.000 М-16 на сумму $91,7 млн., со сроком выполнения заказа уже к концу 1967 г.

Темпы поставок вынуждают фирму COLT разместить заказы на производство винтовок в фирмах HYDRAMATIC DIVISION OF GENERAL MOTOR CORPORATION и HARRINGTON & RICHARDSON.

Для ручного запирания затвора с правой стороны винтовки был выведен специальный шток.

С этим приспособлением винтовка стала называться М-16 А-1 и получила официальное «благословение».

Только после этого к М-16 перестали предъявлять претензии.

После всесторонних испытаний,в том числе и в войне во Вьетнаме, в 1967 году под наименованием М-16-А1 была принята на вооружение сухопутных войск.

Вместо изначального магазина на 20 патронов был принят новый, на 30 патронов. Щелевой пламегаситель заменен на так называемую "птичью клетку" (BIRDCAGE) - цилиндрический с продольными прорезями по бокам.






Безусловно вызывает интерес и такой факт: первые трофейные винтовки M-16 попали в СССР на испытания в Минобороны и Оборонпром еще в 1967 году. Проведенные испытания выявили ряд положительных качеств, среди них - высокое убойное действие пули, хорошие эргономические показатели, достаточно высокая эффективность огня на требуемых тактических дистанциях, значительное снижение веса носимого боекомплекта.


Но наряду с этим испытания показали, что винтовка отличается чрезвычайно низкой служебной прочностью и безотказностью работы автоматики. Особо подчеркивалось, что винтовка практически не пригодна к ведению рукопашного боя.

Боевое крещение М-16 во Вьетнаме показало, что задержки происходят непростительно часто. Тогда винтовки оснастили дополнительным устройством для ручного досылания затвора на случай отказа оружия из-за его загрязнения. Внедрение такого новшества обошлось Министерству обороны, примерно, 50-90 млн долларов в нынешних ценах с учетом масштабов производства.

А с точки зрения конструктора оружия потребность в таком устройстве - яркое доказательство низкой надежности системы. Понимали ли это создатели винтовки? Конечно, да! Понимало это и военное руководство армии США. Но коммерческие интересы могущественной фирмы, производящей винтовки М-16-А1, оказались важнее интересов армии.
Сейчас же можно более подробно описать события, связанные с «проталкиванием» на вооружение винтовки М-16.


Положительные отзывы о винтовке М-16А1 в первые годы ее применения исходили, главным образом, не от военных, а от журналистов. Их мнение разительно отличалось от мнения военных, которые еще в ходе войны во Вьетнаме отмечали значительное количество задержек в стрельбе из винтовки из-за недохода подвижных частей в переднее положение при загрязнении патронника.
Производители винтовки продолжали настаивать на ее пригодности для армии, которая продолжала закупать винтовку. Появились модификации М-16-А2, затем - М-16-АЗ, М-16-А4.
Но все они без исключения сохранили конструкцию автоматики первого образца и поэтому оставались оружием крайне ненадежным. А восхваление винтовки в средствах массовой информации упорно продолжалось.
Так, после военных действий в 1991 г. в Ираке в американском журнале «Guns and Ammo» в статье Ч.Коуэна «Стрелковое оружие в операции «Буря в пустыне» утверждалось, что М-16-А1 может надежно функционировать в условиях сильного засорения, например песком, потому, что ее конструкция сама по себе предотвращает загрязнение автоматики». Такое утверждение выдавало желаемое за действительное. И это при условии, что еще первые годы эксплуатации М-16 в войсках отчетливо показали ее конструктивный недостаток. В ржавеющем патроннике заклинивало гильзу, подвижные части не доходили в переднее положение. В винтовке было много труднодоступных в процессе чистки мест. А в руководствах к ней утверждалось, что она - «самоочищающаяся» и вовсе не требует чистки. В 1966 г. компания «Кольт» заключила контракт на поставку армии 840 тыс. винтовок. В 1967 г. министр обороны США утвердил вариант М-16А1 с устройством для досылания подвижных частей в переднее положение вручную. Сам факт необходимости оснащения винтовки М-16 таким спецустройством был достаточно убедительным сигналом о наличии принципиального конструктивного недостатка в схеме действия автоматики. Однако компания «Кольт» через средства массовой информации организовала мощную рекламную кампанию, в ходе которой, вопреки логике, функционировала винтовка М-16 А-1 как самоочищающаяся при стрельбе. В мае 1967 г. в печати США публикуются итоги опроса 250 солдат с однозначным выводом о непригодности винтовки для войск. Однако к выпуску М-16 уже был подключен ряд ведущих компаний и изменить ничего было нельзя, шла война во Вьетнаме, и оружия не хватало. В 1982 г. группа экспертов выпустила обширный доклад с осуждением компании «Кольт» за выпуск винтовок, непригодных для армии.
Все возвратившиеся с войны винтовки М-16-А1 были в нерабочем состоянии.


Тем не менее компания «Кольт» не собиралась упускать выгодный контракт и в 1972 г. приступила к производству новой модификации М16 - М16А2. В нем используется бельгийский патрон SS109 большей массы, чем М-193; ствол утяжелен и изменен шаг нарезки до 178 мм, что повысило устойчивость пуль в полете (скорость вращения пули с 3246 оборотов в секунду повысилась до 5560 оборотов в секунду). Последующие модификации М-16АЗ и М-16-А4 внесли ряд усовершенствований в конструкцию, однако устройство автоматики осталось неизменным. А значит, сохраняется главный недостаток системы - низкая надежность.

 Таким образом, во всех винтовках семейства М-16 не устранена причина неприятия их в армии. Военное руководство оказалось бессильным перед могущественным заявлением оружейных магнатов; винтовки продолжают состоять на вооружении войск 50 лет в армиях США и ряда других государств.

 Все эти годы недостатки конструкции автоматики продолжают сказываться на надежности. Даже последние модификации М-16 давали частые задержки при действиях в условиях песчаной пустыни в ходе военных действий в Ираке в 2003-2004 гг. При этом производители винтовок продолжают утверждать, что поток газов, отводимых из ствола для приведения в действие автоматики, сам очищает механизм винтовки и не требует специальной чистки. Заказ на производство винтовок М-16 в США сохраняется.

Большая часть оружия, чье действие основано на принципе отвода пороховых газов, имеет газовый поршень, который под действием пороховых газов, поступающих из канала ствола, отходит назад, отводя затворную раму.

Но в М-16 поступили по-другому.



Итак, что же в итоге представляла из себя М-16, ставшая с одной стороны предметом

хвалебных отзывов и с другой - объектом разбирательств многочисленных комиссий?

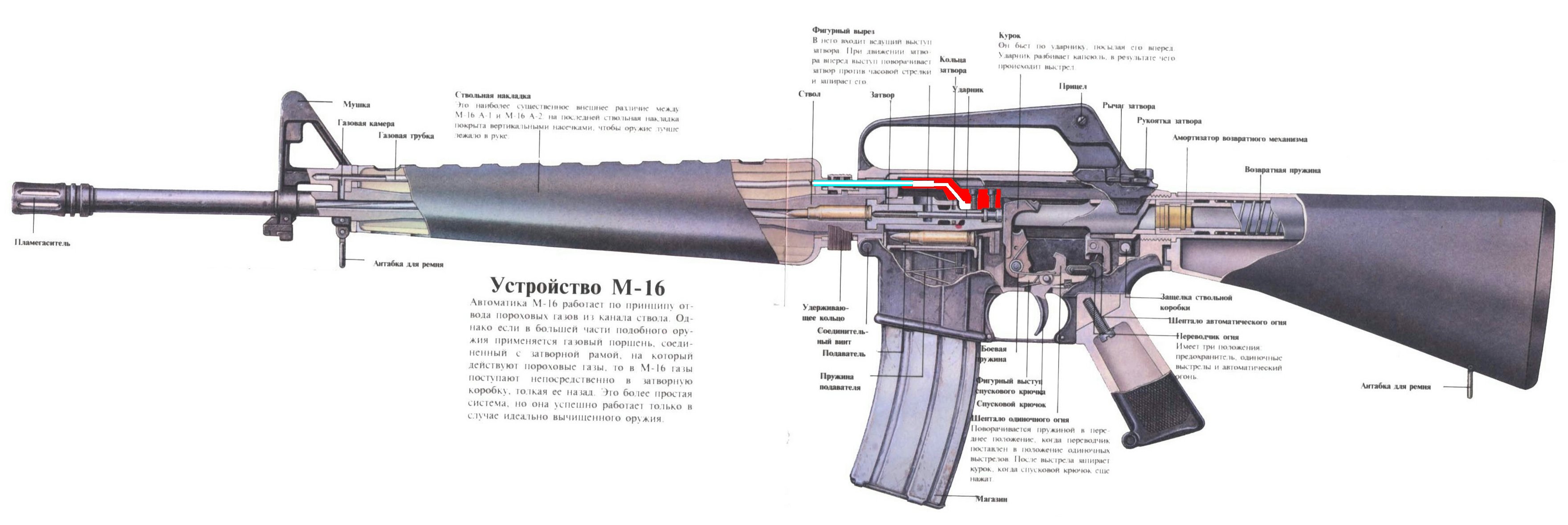

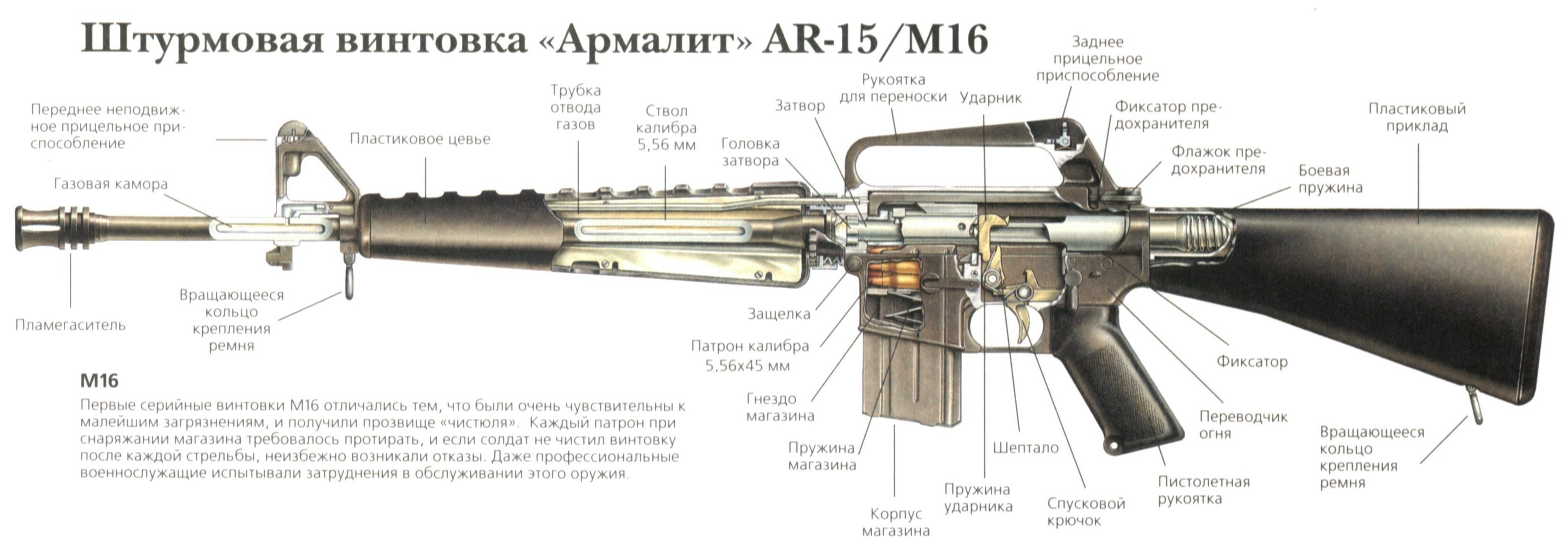

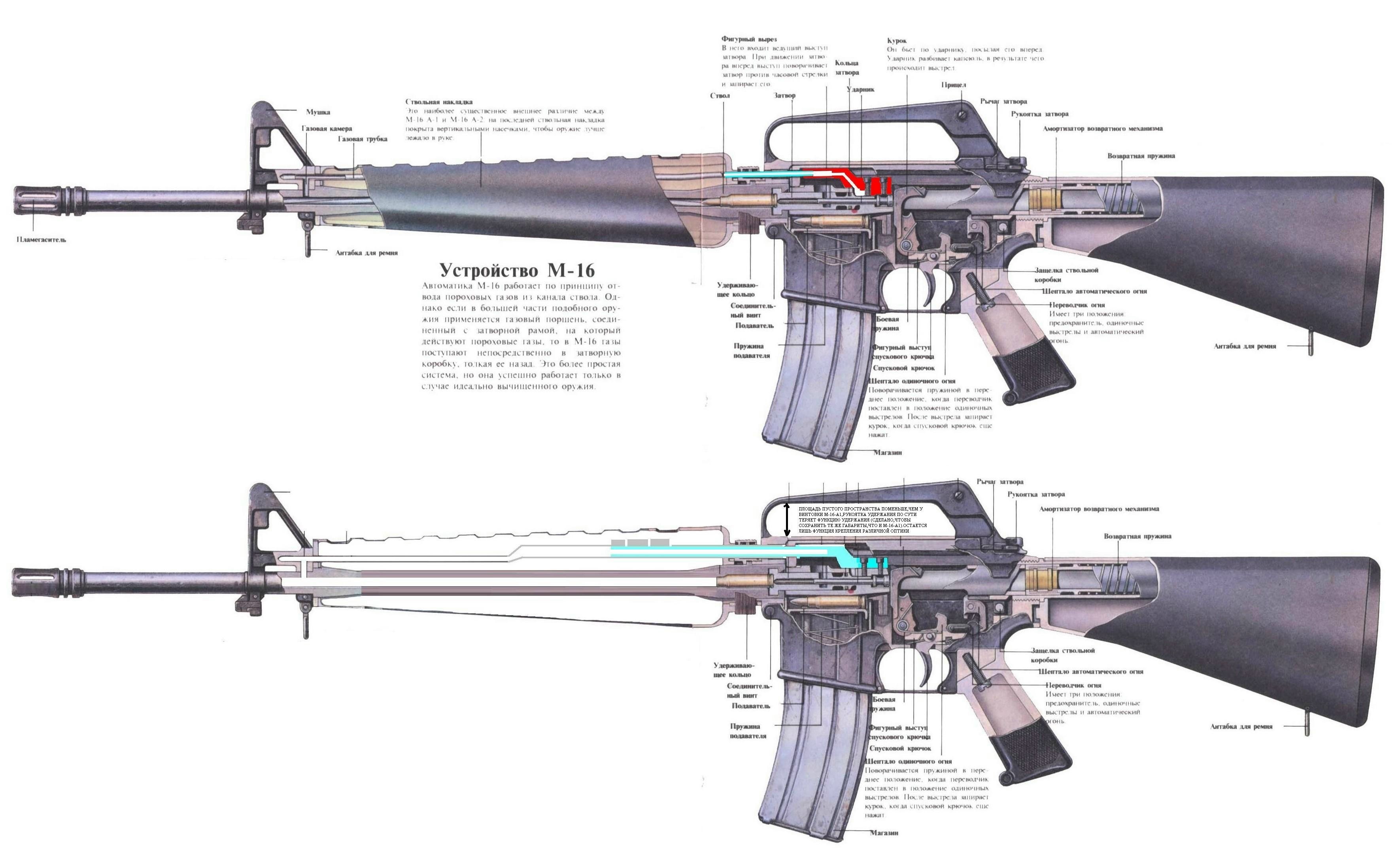

Автоматика винтовки работает за счёт отвода пороховых газов из канала ствола.

Запирание ствола осуществляется поворотом затвора.

Особенностью газовой автоматики винтовки является отсутствие толкателя или затворной рамы с газовым поршнем,как это принято в других подобных образцах.

Из-за отсутствия поршня газы отводятся назад через газовую трубку прямо в затворную раму, которая под воздействием газов движется назад.

Когда пуля проходит отверстие в стенке канала ствола,часть газов поступает в газовый канал и,через газовый регулятор,непосредственно внутрь затворной рамы.

Под действием давления пороховых газов, при отходе затворной рамы назад фигурный вырез, в который входит выступ затвора, заставляет затвор повернуться.

Затвор отпирает канал ствола, после чего затворная рама отводит затвор назад,во время этого происходит удаление стреляной гильзы.

Такое конструкторское решение позволило снизить влияние движущегося при стрельбе затвора на устойчивость оружия и уменьшить массу самого запирающего затвор узла.

Затем две пружины возвращают затвор вперед, новый патрон досылается в патронник, происходит перезарядка оружия.

При движении затворной рамы назад взводится курок.

И новое нажатие на спусковой крючок приводит к выстрелу.

Режим автоматической стрельбы достигается за счет того, что после запирания затвора затворная рама не удерживает автоспуск, который освобождает курок.

Работа механизма винтовки: для взведения рукоятка затвора отводится назад, если патронов в магазине нет, то подаватель фиксирует затвор в заднем положении и затвор останавливается.

В противном случае затвор забирает патрон и досылает его в патронник и останавливается только, когда патрон полностью входит в патронник. Затворная рама продолжает двигаться и поворачивает затвор против часовой стрелки на 20 град., семь запирающих выступов входят в упоры ствола.

После установки переводчика огня и нажатия на спуск происходит выстрел.

При котором шептало выходит из зацепления с вырезом на курке и бьет по ударнику.

Под действием пороховых газов рама движется назад, поворачивая и отпирая затвор.

После этого она захватывает затвор и продолжает откат вместе с ним.

Выбрасыватель извлекает гильзу и подпружиненный палец, отражаясь в зеркале затвора, выбрасывает ее в окно на правой стороне ствольной коробки. Затворная рама сжимает пружину и цикл повторяется.

Можно сказать, что спусковой механизм М-16 в целом создан на базе механизма винтовки GARAND М1. Как уже неоднократно говорилось, в отличие от АК, автоматика М-16 строится на отводе пороховых газов через поперечное отверстие в стволе, через которые газы по длинному газоотводу попадают в ствольную коробку и воздействуют на поршень, укрепленный на стебле затвора (в АК поршень расположен непосредственно в газоотводной трубке). Рукоятка взведения имеет Т-образную форму, разобщена с затвором, и оттягивается до крайнего заднего положения. При задержке подачи патрона досылка осуществляется специальной кнопкой. В АК досылка осуществляется рукояткой взведения, жестко связанной с затвором, что в критических ситуациях досылания патрона и при срабатывании автоспуска приводит к неизбежной травме руки. Надежность работы автоматики М16 зависит от постоянства остаточного давления и от коэффициентов трения в механизме. АК напротив, работает в импульсивном режиме. После израсходования всех патронов затвор остается в крайнем заднем положении на затворной задержке, имеющей наружный орган управления на левой стороне спусковой коробки в виде переключателя предохранитель/один выстрел/очередь. Прицел диоптрический, с перекидным целиком на две дистанции. Основанием диоптра служит рукояткой для переноски винтовки и базой для крепления ночного и оптического прицелов. Приведение винтовки к нормальному бою осуществляется перемещением (ввинчиванием - вывинчиванием) мушки по вертикали и перемещением целика по горизонтали с помощью ходового винта на правой стороне рукоятки для переноски винтовки. Ствольная и спусковая коробки изготовлены из алюминиевого сплава. Цевье, состоящее из правой и левой пластмассовых ствольных накладок имеет теплоизолирующий экран и треугольное сечение с основанием треугольника в нижней части очень удобное при стрельбе "с руки". Гильзовыводное окно ствольной коробки закрывается пылезащитным щитком с защелкой и автоматически открывается при заряжании винтовки.





На дальности 400 метров патроны, калибр которых 5,56 мм обладают более высоким  убойным действием, чем калибр 7,62. Из-за меньшей кинетической энергии, они при встрече с преградой теряют устойчивость и образуют рваные раны. Снижение веса боеприпаса позволило пехотинцу брать в бой в 2-3 раза больше боеприпасов.

Для вооружения сил Специального назначения (SPECIAL FORCES, RANGERS, AIRBORNE, AIR ASSAULT), возникла необходимость в коротком оружии - более удобном для ношения и ведения ближнего боя.

Согласно заданию проекта SAWS (SMALL ARMS WEAPONS SYSTEMS) в середине 1964 года на базе винтовки AR-15 был разработан карабин, получивший обозначение CAR-15.

Первые модели были очень похожи на уменьшенную винтовку и имели стволы длиной 15  и 16 дюймов (381 и 406 мм), укороченное цевье и газоотводное отверстие большего диаметра, необходимое для надежной работы автоматики. После ряда исследований удалось уменьшить еще и вес затвора. Из-за более короткого ствола (у AR-15 - ствол длинной 20 дюймов, или 508 мм) несколько уменьшилась длина прицельной линии (кстати, у АК она еще меньше). Учитывая специфику задач спецназа, когда практическая дальность стрельбы редко превышает 200 метров, и за счет того, что стрельба ведется "промежуточным" патроном, уменьшение прицельной линии не сказалось на точности. По статистическим данным того времени, обычная пуля, выпущенная с 200 метров, попадала в цель гораздо чаще, чем снайперская с 600-метрового расстояния. Не стоит и забывать, что карабин - это оружие для стрельбы навскидку.

 Генерал Юнт сообщил фирме «Colt» об увеличении заказа ещё на 765 единиц, впервые упомянув название нового автомата «Colt Commando».
Окончательно детали контракта на 2815 автоматов "Commando Model" были согласованы 28 июня 1966 года.


Типовые испытания нового автомата, проведённые в июле-сентябре на Абердинском полигоне, выявили особенности оружия по сравнению с "М-16", связанные с укорочением ствола.

Звук выстрела стал чрезмерно громким, а дульное пламя недопустимо большим.

Темп стрельбы автомата заметно зависел от условий ведения огня.
К тому же, по сравнению с прототипом, снизилась живучесть оружия и возросло рассеивание.


Разом решить все перечисленные проблемы призвано было дульное устройство новой конструкции, отработанное к концу того же года.

После удовлетворительных полигонных испытаний в 20-х числах января 1967 года автомату «CAR-15 Commando» присваивается армейское обозначение «SUBMASHINE GUN 5,56-mm XM-177» (версия для ВВС) и «ХМ-177-Е-1» (версия для армии).

Автоматы снабжались складными телескопическими прикладами конструкции Роба Роя, получившего на него патент в США за номером 3,348,328.

Винтовка с таким прикладом в сложенном положении, надевавшимся на кожух возвратной пружины, имела длину 28 дюймов (711 мм), в разложенном – 31,25 дюйма (79,1 мм).

Вскоре дуплекс «ХM-177»/«XM-77-E-1» заменили единым «XM-177-E-2» с удлинённым на полтора дюйма (38 мм) стволом и более новым пламегасителем.

В апреле было принято решение о направлении 510 единиц автоматов «Сolt AR-15 XM-177-E-2» в специальную группу действующей армии во Вьетнам.

Первый опыт применения новых автоматов в боевых действиях в очередной раз выявил их серьёзные недостатки.

Дульное устройство оказалось малоэффективным уже при незначительном количестве выстрелов.

Для проведения исследований, направленных на устранение выявленных недостатков, в середине ноября 1968 года фирма «Кольт» запросила у заказчика шесть месяцев, оценив объём работ в 40 000 долларов.

Однако, несмотря на популярность автоматов «ХМ-177-Е-2» у бойцов подразделений специального назначения, военными было принято решение, что короткий 11,5-дюймовый (242 мм) ствол всё-таки не обеспечивает необходимую дальность и точность стрельбы (хотя, как считает Пол Дефендер, дело здесь было все-таки в шаге нарезов, что подтверждается популярностью карабинов "Colt-M-4").

В результате программа по разработке короткоствольного автомата на базе «М-16» была свёрнута к 1970 году.

К тому же Бюро но обороту алкоголя, табака и огнестрельного оружия (Bureau of Alcohole, Tobacco, and Firearms - ВАТF) вдруг решило,что дульное устройство  автомата является запрещённым законом к обороту глушителем, и запретило продажу «ХМ-177-Е-2» на гражданском рынке и ее экспорт.

После окончания войны часть автоматов попала в правоохранительные органы США.

Следующая, получившая обозначение «ХМ-4» укороченная версия винтовки «М-16» появилась в армии и в морской пехоте США в середине 80-х годов (об этой модификации у Пола Дефендера нет никаких сведений, однако будет логичным предположить, что это та же самая модель 733, но с иным шагом нарезов).

Конструкция «ХМ-177-Е-2», кроме упомянутых телескопического приклада и дульного устройства, отличается oт "M-16" всего лишь несколькими деталями.На укороченном стволе стойка мушки перенесена ближе к ствольной коробке. Пластиковые накладки цевья стали короче и получили характерные поперечные рёбра.

В отличие от винтовочного, к сечении близкого к треугольнику со скруглёнными углами, автоматное цевьё стало цилиндрическим.
Все остальные узлы и элементы у винтовки и у автомата взаимозаменяемы.


После пекла Вьетнама многие страны заинтересовались стрелковым оружием уменьшенного калибра.

В 1980 году на международных испытаниях в рамках работы по унификации боеприпасов стран NATO бельгийский патрон SS109, с пулей имеющей стальной сердечник (в армии США обозначение М855), показал лучшие результаты, чем М193. Хотя на глаз оба патрона абсолютно одинаковы, пуля М855 имеет лучшую аэродинамическую форму, она устойчивее в пролете, имеет большую скорость вращения и поэтому медленнее теряет кинетическую энергию. На дистанции 400 метров она на 50% выше, чем у пули М193. На дальности до 100 метром пуля М855 способна пробить броню толщиной 3,5 мм, а на дистанции до 300 метров пробивает американскую каску.

Но патрон М855 5,56х45 мм, наиболее эффективен при использовании в стволе с ходом нарезки 178 мм, так как его пуля на 0,4 гр. тяжелее американского. Патрон М193 в свою очередь наиболее эффективен в стволе с ходом нарезки 305 мм. В некоторых нейтральных странах требования не совпали со стандартами NATO, и поэтому винтовки М-16-А1 выпускались c ходом нарезки как 178 мм, так и 305 мм (приоритетным боеприпасом для М-16-А1 первых выпусков оставался американский патрон) от обыкновенных большей длиной, вообще оказалась невозможной ввиду их кувыркания после покидания ствола.

Позже появилась винтовка М-16 А-2.


Обобщив 20-летний опыт эксплуатации винтовки M16A1, и в соответствии с возросшими требованиями обеспечения пробивного действия по целям, защищенным средствами индивидуальной бронезащиты винтовка вновь была модифицирована в начале 80-х.

Необходимость модернизации был вызван еще и тем, что бельгийский патрон SS109 (американское обозначение М855) в 1980 году был принят в качестве стандартного 5,56-мм патрона NATO. А при стрельбе пулей патрона M193 необходим ход нарезов 305 мм,для M855- 178 мм.

Для обеспечения более интенсивной стрельбы ствол был заменен на более тяжелый. Так как изменение крутизны нарезки ствола привело к повышению напряжений в металле, при выстреле и движении пули, в результате вес ствола винтовки А2 на 170 гр больше, чем у А1. Из М16А2 можно стрелять и патроном М193 с небольшой потерей убойных качеств его пули, но штатным остается М855.

Пламегаситель тоже немного видоизменили, и он стал выполнять функцию компенсатора.

В нем убрали две нижние прорези, что уменьшило тенденцию к подпрыгиванию винтовки при стрельбе и уменьшило пылеобразование. При стрельбе винтовку рекомендуется немного наклонять, направо - при стрельбе с правого плеча, и налево - с левого, это придает большую устойчивость при стрельбе очередями.

Кроме того, был введен механизм ограничения длины очереди до 3 патронов -  специальный храповик с тремя зубьями на оси шептала. Но на заказ можно изготовить и режим переключения ведения автоматического огня - один выстрел / бесконечность.

В новой модели были впервые применены устройства, позволяющие вводить поправки нулевой точки прицеливания в зависимости от дальности стрельбы и бокового ветра. У целика нового диоптрийного прицела два отверстия: диаметром 5 мм для ведения огня в сумерках и 1,87 мм для стрельбы днем. Мушка имеет прямоугольную форму, что уменьшает ошибку прицеливания. Введен механизм установки дальности стрельбы до 800 м с шагом по 100 м.

На правой стороне ствольной коробки появился выступ - дефлектор, для отражения стреляных гильз при стрельбе с левого плеча во избежание попадания их в лицо стрелка-левши. Для удобства удержания винтовки при стрельбе очередями «с руки» на пистолетной рукоятке добавили упор для среднего пальца.

Так как пластмассовые детали М-16-А1 часто не выдерживали эксплуатационных нагрузок,новые приклад и цевье изготовили из ударопрочного полиамида. Главная внешняя отличительная черта модификации А2 - ребристая ствольная накладка изготовлена из взаимозаменяемых половин не из стеклопластика, а из специальной ударнопрочной пластмассы, с повышенными теплоизоляционными свойствами. Для упрочнения, она имеет характерные ребра жесткости. Приклад и рукоятка штампуются из такого же материала. Приклад А2 заполнен пенопластом и на 16 мм длиннее приклада А1, что обеспечивает большее удобство при прицеливании. Как один из вариантов, бытует мнение, что толчком к использованию полиамида послужили образцы АК-74 с подобными деталями, захваченные моджахедами в Афганистане.

Новая модификация винтовки получила обозначение М16А2, и с 1982 года по настоящее время состоит на вооружении армии США и других стран. В целом, по отчетом испытаний, винтовка М16А2 показала большую надежность в экстремальных условиях Арктики и тропиков.

Главные недостатки модели А2 - ствольная коробка и затвор. Сам затвор, ударник и штифт очень маленькие, что несколько затрудняет обращение с ним в полевых условиях.
Именно эти детали требуют наибольшего внимания при сборке и смазке. Малый ход затвора не позволяет использовать сильную возвратную пружину, в результате чего при загрязнении, затвор не доходит до крайнего положения и может произойти осечка.



Однако вот что пишется о винтовке М-16-А2 одним из американских военных (взято с ресурса www.club762.samtel.ru , да простят меня администраторы это сайта и автор статьи Михаил Белов):

 «Недавно я вел довольно напряженную дискуссию с моим приятелем по переписке Дэном Шэни, инструктором по стрельбе из Сан-Хосе, Калифорния. В прошлом Дэн был офицером воздушно-десантных войск США, участвовал в операции против Ирака в 1991 году. Так вот, мы обсуждали тему перспективной штурмовой винтовки армии США, точнее Дэн объяснил мне, какой взгляд на эту тему у большинства американских военнослужащих. Какое бы решение не приняли в Пентагоне, самое важное то, как нововведения воспримет основная масса солдат и офицеров. В последнем письме на эту тему Дэн особенно четко изложил свой взгляд на АК и М-16А2 и видение будущего американского пехотного оружия. Большую часть этого письма я здесь и привожу, в своем авторском переводе:

«Когда М-16А2 стала появляться в войсках, все были чрезвычайно довольны: усовершенствования, которые на ней были реализованы, предлагали мы сами, это было то, что бросалось в глаза еще при первом знакомстве с оружием Стоунера. Наконец-то появилось оружие, достойное мужчины, приговаривали бывалые сержанты "эйрбонн", вбив на 300 ярдов буквально одну пулю в другую. Оружие и впрямь можно было назвать «хорошим»: благодаря тяжелому стволу можно было, наконец, довольно долго стрелять очередями, что раньше было малореально, отдача воспринималась едва ли не вполовину слабее старого варианта - из-за всего лишь чуть-чуть более широкого затыльника и большей массы.

Прицел приобрел нормальные регулировочные винты, теперь пристрелять оружие мог любой новобранец. Кучность обычно составляла примерно 2-3,5 дюйма на 100 ярдов, но отдельные стволы выбивали и 1 1\2 на той же дистанции. Стрельба на 300-400 ярдов теперь способна была вызвать у опытного стрелка манию величия - настолько просто стало разносить мишени в клочья... Этому способствовал и более прочный и емкий нейлоновый магазин на 30 патронов. Штык, входящий в комплект А2 выглядел круто, но толку от него было уже ощутимо меньше, чем от длинного прежней модификации. Прицел с двумя отверстиями тоже был, пожалуй, ни к чему: даже с большим стрельба в сумерках казалась неудачной шуткой, как и пометка 800 ярдов. УСМ с отсечкой по три выстрела тоже не назовешь правильным: у нас в Форте Брэгг отсекать три выстрела умел каждый новобранец на второй день стрельб.

А вот одиночная стрельба из-за детали отсечки стала гораздо менее удобна, спуск стал неровным, более тяжелым и с провалом в конце. Поэтому сейчас многие винтовки в армии и на Флоте такого устройства не имеют. На 800 ярдов попасть можно в мишень разве что со слона размером, хотя энергия пули еще вполне достаточная. Зато заметно улучшилось запреградное действие пули, ранее равное примерно нулю. Правда, тогда мы уже имели возможность пострелять для разнообразия и из АК, в основном АК-47 советского производства. Это оружие казалось всем чем-то вроде пращи и лука примитивных дикарей, настолько просто оно было устроено и отделано, но на 300 ярдов пули 7,62 начисто пробивали кирпичную кладку, и запросто могли убить укрывающегося за ней бойца. Это не могло не впечатлить, но тогда всерьез никого не заставило задуматься.

Были у М-16А2 и другие недостатки, которые сразу начинали нервировать. Оружие было по-прежнему не тяжелым, но вот габариты явно давали о себе знать. Именно габариты винтовок заставили сделать такими высоким потолки М113 и М2А2, а винтовок М4 долгое время не хватало. Между тем опыт первых же столкновений в Заливе показал, что реальная дальность стрельбы при огневых контактах не превышает 300 ярдов. Это сводило на нет концепцию «длинного пехотного ружья», которая занимала умы наших отцов-командиров еще со 2-й Мировой, и отчасти подкрепленную опытом боев в горных районах Вьетнама.

Лично я думаю, что «длинная» винтовка со стволом .20 дюймов как раз и должна была стать «специальным» оружием горнострелковых частей, а основным общеармейским частям: с длинной ствола .14 1\2 и складным прикладом, как на модификации М4. Обычно в пользу длинного ствола говорят, что он делает оружие более пригодным к штыковому бою. Мне это странно слышать, т.к. никакого штыкового боя больше нет. Да, мы учим солдат тыкать штыком в чучело, но надо же как-то развивать у «асфальтовых мальчиков» элементарную агрессивность! Если бы я в Кувейте отдал моим парням приказ пойти в штыковую на иракских гвардейцев, меня бы немедленно связали и упекли в лечебную часть. А для "работы" с манекеном и случайной скоротечной схватки вполне достаточно и короткого ствола.
Другая заметная особенность - общая хрупкость конструкции. Не только от ударов о землю при падении (что тоже не редкость), но и при случайных толчках об корпус бронетехники, об поручни трапов, об винтовки других солдат на ресивере возникали трещины. Чаще всего это лечилось только сменой ресивера. Это означало не только потерю верных 200 долларов государством, но неделю в мастерской, и новую пристрелку. А происходит это часто, намного чаще, чем должно быть с нормальным боевым оружием. Поначалу был еще один баг с выворачиванием антабок при беге, когда оружие подвергается увеличенным перегрузкам. Это прекратилось с вводом новых антабок. О надежности АR-15 вообще и армейских винтовок в частности сказано немало. Я могу сказать лишь то, что моя М-16А2 ни разу не подводила меня в трудной ситуации. Но! В целом надежность оружия сравнительно невелика. В опытных руках М-16 никогда не окунется в грязь, даже если стрелок окажется в ней по самою маковку, никогда не хлебнет воды и всегда будет вычищена и смазана. А вот неопытный боец всегда найдет способ довести оружие до полной негодности. Примеров в Персидском Заливе была масса... Когда в механизм М-16А2 попадал песок, она не всегда прекращала стрелять, но очень скоро могла совсем выбыть из строя из-за поломки. Есть замечательный способ этого избежать - не разбирать винтовку иначе как в закрытом помещении. Но поскольку часто это приходилось делать прямо в HAMVEE или в палатке, пыль попадала в необходимом количестве. Отсюда вывод - винтовка малопригодна для длительного автономного похода... Еще один "пустячок": вода при попадании в ствол М-16 не всегда вытряхивается одним движением из-за его малого диаметра, большой длины и своеобразного типа нарезов. В результате - ствол выходит из строя после нескольких (двух или трех) выстрелов, и требует замены. Любопытно, что АК-74, при в точности таком же калибре, этого недостатка начисто лишен...В эхах часто встречается мнение, что, мол М-16А2 есть оружие профессионалов, для которых точность важнее способности переносить загрязнение. Это, мягко говоря, не так. Война целиком состоит из эпизодов, мало попадающих под действие уставов, которые гражданские называют экстремальными. Профессионал во время боя должен срастаться с оружием, оно должно быть именно что на 100% надежным, и не одного профи не убедишь, что главное на войне - уследить за состоянием винтовки. Скорей М-16 можно назвать хорошей спортивной винтовкой, которая с некоторой условностью может применяться в качестве армейской. Все эти мысли в сочетании с солидной ценой армейской винтовки заставляют военных задуматься о будущности этого вида оружия. Альтернативой М-16 испокон времен был АК. АК никак не назовешь заурядным оружием, вероятно, это наиболее надежный образец массового оружия пехоты со времен Маузера-98. АК активно испытывался в Армии США, и даже применялся отдельными спецподразделениями ВМФ в ходе некоторых локальных конфликтов. Стоит АК современного изготовления чуть ли не 10-ую часть от стоимости М-16А3. Но, несмотря на массу положительных качеств, которые перечислять не стоит,АК имеет ряд особенностей, которые ограничивают универсальность его применения. Так, полностью стальная конструкция улучшает прочность оружия, увеличивает ресурс и ремонтопригодность, но лишает оружия необходимого резерва массы для увеличения огневой мощи. Если М-16 после модернизации, т.е. удлинения приклада и утяжеления ствола, стала весить всего на 300 грамм больше, то аналогичные усовершенствования на АК увеличивают его массу до неприемлемой для боевого оружия - более 4 кг, что видно на примере карабинов Сайга М3 и пулеметов РПК.
Съемная крышка ствольной коробки исключает возможность крепления оптического прицела на планку Вивера, закрепленную на неё, и размещение диоптрического прицела на традиционном месте. Для этого требуется более жесткая ствольная коробка, как на винтовке «Галиль», что немедленно сказывается на массе и технологичности. Я уверен, что в Советском Союзе создавались автоматы Калашникова с легкосплавным ресивером, но они, конечно, не могли пройти жестких испытаний, которые вы, русские, так любите устраивать своему оружию... Так ли это, не мог бы ты это проверить? В любом случае, кроме уменьшения служебной прочности, у них должна снижаться и потенциальная кучность, ведь ствол АК жестко закреплен в ресивере. Так что придется нынешним российским конструкторам либо искать другие пути повышения кучности, либо разрабатывать оружие заново.
Впрочем, кучность у АК вовсе не так плоха, как о ней любят говорить надутые индюки, которые считают, что восточнее Германии в Европе сплошь дикость и убожество.
АК-47 был не просто достаточно точным, а именно что высокоточным оружием. На 100 ярдов большинство попадавшихся мне АК с фрезерованным ресивером уверенно выбивали 2-2,5-3,5 , что для боевого оружия такой мощности вполне достаточно. Результаты могли быть и лучше, будь прицел АК удобнее, а еще лучше - будь в дополнение к нему 1,5 кратный коллиматор. Вполне точный огонь из АК 7,62 можно вести до 400 ярдов, на этом расстоянии пробоины от пуль из АК-47 рассеиваются по 7 дюймовому кругу (клон АК-47 производства Болгарии в оригинальной комплектации, без оптики). По-моему, это совсем неплохо. Еще лучше оружие калибра 5,45. Из него (самозарядный клон АК-74 болгарского производства со штампосварным ресивером, патроны ТПЗ со свинцовым сердечником, приклад пластиковый «СВД-стайл», без оптики) я без труда могу поражать мишени до 600 ярдов, а точная стрельба с оптикой реальна на 400 ярдов, при этом рассеивание не привышает 4-5 дюймов. Надо полагать, что стрельба из АК-74М с усиленным ресивером даст еще лучшие результаты, это не говоря про модификации калибра .223. Прочие же «недостатки», приписываемые АК даже такими опытными спецами, как Пи-Джей (очевидно, речь о Кокалисе - пр. МБ): трудность примыкания магазина, отсутствие затворной задержки, неудобный якобы прицел, предохранитель, короткий приклад - это не недостатки, а скорей, особенности. Магазин, может, примыкается не так естественно, как магазин М-16А2 или HK G33, но зато он примыкается ВСЕГДА, даже когда солдат с оружием в руках прополз по грязи 500 метров, а потом залег в канаве на рисовом поле, заполненном, как и положено этим полям, водой... Это реальный пример, и если бы вам пришлось хоть раз выковыривать грязь из приемного окна коробки М-16, чтоб пропихнуть туда проклятый магазин, вы бы поняли, что, наверное, можно и как-то иначе... Для примыкания магазина АК не требуется каких-то усилий или навыков, это не труднее, чем вставить пленку в фотоаппарат-мыльницу, и нечего тут придумывать. Предохранитель АК вообще нет нужды включать, если есть хоть малейшая возможность мгновенного открытия огня. Оружие не стреляет, даже если его приложить о бетонный пол, спуск достаточно надежный и не сорвется без нужды. Это служит известным затруднением для точного огня - но тоже исправляется простым навыком. Из АК можно точно стрелять и с таким спуском, а прицел, менее удобный, чем диоптр, для дальнего точного выстрела, позволяет мгновенно переносить огонь на малые и средние дистанциях. Диоптр в таких ситуациях загораживает весь белый свет, и его вряд ли назовешь удобным... Затворная задержка это вообще штука на любителя. На М-16А2 она быстро выходит из строя от простого настрела. На мой взгляд, лучше никакой задержки, чем такая, от которой может перекосить первый патрон так, что его придется выколачивать.Приклад АК и впрям короток, но когда приходиться стрелять в плотной куртке и в снаряжении,это ощущается заметно меньше, как и «стройность» цевья и рукоятки. Летом дело исправит резиновый затыльник slip-on, но не Ты ли говорил, что у Вас зима 5 месяцев в году, а куртку снимаете разве что на два месяца?


Я это к тому, что АК безусловно имеет положительные качества и долго еще будет пригоден для вооружения армий стран, в которых к нему привыкли, но идеальным оружием не является. Думается, будущее все же за более современными материалами, позволяющими изготовить прочное, но легкое оружие с хорошей точностью.
В последнее время взгляды ряда военных пали на некоторые иностранные образцы, в первую очередь на G36 и FN FNC. Интерес к первым возник в ходе испытаний по программе OIСW, где одним из модулей перспективного оружия является не что иное, как модифицированная G36. Оружие показало высокую точность огня, прочность и надежность. Особенно это будет актуально, если новый комплекс примут-таки на вооружение. В пользу его говорят и прочие образцы оружия этой фирмы, многие годы успешно применяемые различными силовыми ведомостями США.FNC логично привлек внимание военных после десятка лет эксплуатации пулемета М249.К оружию предъявляли некоторые претензии, но они касались главным образом недостаточным поражающем воздействием пуль .223 для пулемета, выявленным в Сомали, но отнюдь не надежности и прочности. Точность боя у FNC на уровне лучших образцов АК, но гораздо стабильнее от образца к образцу. Наибольший интерес представляет шведская винтовка АК-5 и автомат на её основе, имеющие повышенную надежность и прочность всей конструкции, более удобные органы управления и улучшенные прицелы. Трудно сказать, как пойдет дело дальше, но в целом мнение большинства военных такого, что на вооружении Армии и Флота должно состоять безусловно надежное оружие весом не более М-16А2\3 и ценой в полтора-два раза дешевле, проще устроенное и дающее точность, приемлемую для своего тактического назначения, а также имеющее резерв для модернизации. На сегодняшний день в этих требованиях нет ничего фантастического, а значит, рано или поздно такое оружие будет найдено."



  Colt-m16a1-viet-era-

Неполная разборка М16А1.
1. Ствол со ствольной коробкой; 2. Спусковая коробка с прикладом и рукояткой;
3. Затвор в сборе; 4.Буфер противоотскока с возвратной пружиной; 5. Планка перезаряжания; 6. Накладки цевья (у М16А1 - левая и правая, у М16А2
обе накладки одинаковые); 7. Магазин.


Учитывая военно-экономическое положение в мире, сложившиеся с крахом социалистической системы, и политикой национальной безопасности направленной на удержание престижа США в мировой системе, M16 суждено превзойти рекорд полувековой службы винтовки SPRINGFIELD М1903.

 Colt-m16a1-viet-era-

 Неполная разборка М16А2 .
1. Ствол со ствольной коробкой; 2. Спусковая коробка с прикладом и рукояткой;
3. Затвор в сборе; 4.Буфер противоотскока с возвратной пружиной; 5. Планка перезаряжания; 6. Накладки цевья (у М16А1 - левая и правая, у М16А2
обе накладки одинаковые); 7. Магазин.






Винтовка М16 и ее производные состоят на вооружении в армиях более чем 20 стран: США, Канады, Чили, Доминиканской Республики, Гаити, Италии, Иордании, Южной Кореи, Мексики, Никарагуа, Панамы, Филиппин, Великобритании, Вьетнама и др.
В настоящее время основным производителем М16 является фирма COLT INDUSTRIES и FN MANUFACTURING INC. (американское подразделение бельгийской компании FN HERSTAL). Помимо этого, выпускается значительное количество клонов М-16 в гражданском и полицейском вариантах (без возможности ведения огня очередями, за счет изменения ударно-спускового механизма). Они обозначаются, как правило: AR-15, M15, XM15 и т.д. Все эти образцы, в большей или меньшей степени, копируют М16, и производятся компаниями, как ARMALITE (AR-15), BUSHMASTER FIREARMS (XM15, М15), PROFESSIONAL ORDNANCE и многими другими. В обороте можно встретить винтовки М-16, произведенные в Сингапуре, Южной Корее и Филиппинах как по лицензии фирмы COLT, так и без оной, при этом маркировка на них производится на соответствующих государственных языках.


Ряд фирм выпускают коммерческие версии М16 для эстетов и коллекционеров, а также конструкторы типа "собери сам свою винтовку", это: Z-M WEAPONS, SOUTHERN GUN  Сo., SIERRA PRECISION RIFLES, ROBINSON ARAMENT COMPANY (Модель M96) и др.





Порядок разборки винтовки М-16.

м-16

1. Отделить магазин нажатием на кнопку защелки магазина, расположенную с правой стороны спусковой коробки.

Colt-m16a1-viet-era-  м-16

2. Отвести назад планку перезаряжания и осмотреть патронник на предмет отсутствия патрона.  3. Если подвижные части винтовки удерживались затворной задержкой,  нажатием на рычаг затворной задержки спустить их в переднее положение.

Colt-m16a1-viet-era-   Colt-m16a1-viet-era-

4. Вытолкнуть чеку в задней части спусковой коробки и откинуть вверх заднюю часть ствольной коробки. 5. Придерживая рукой стебель затвора, сдвинуть его вместе с планкой перезаряжания назад и отделить от ствольной коробки движением вниз.

Colt-m16a1-viet-era-  Colt-m16a1-viet-era-

6. Поджав фиксатор буфера противоотскока, вынуть его вместе с возвратной пружиной из полости приклада. 7. Сдвинув подпружиненную муфту цевья назад, отделить накладки цевья.


Для удобства чистки возможно отделение ствола со ствольной коробкой от спусковой коробки после выталкивания вправо чеки, выполняющей роль оси шарнира. Сборка  винтовки производится в обратном порядке.




Увидеть схемы винтовки М-16 вы можете здесь,здесь и здесьздесь вы можете увидеть схему "оригинальной" винтовки М-16 и модернизированного варианта,предложенного Павлом Цупиком,администратором этого сайта.
В этом деле впрочем он не был гениален, принципы действия автоматики








Характеристики

Модель винтовки

AR-15 /M-16

М-16 A-1

М-16-А2

Калибр,мм

5,56х45-мм

5,56х45-мм

5,56х45-мм

Применяемый патрон

М-193

М-193

М-855

Масса с магазином без патронов, кг

3,1

3,1

3,2

Длина общая, мм

990

990

995

Длина ствола, мм

508

508

508

Число нарезов

4 или 6

4 или 6

4 или 6

Шаг нарезов, мм

356

305

178

Начальная скорость пули, м/с

990

990

990

Прицельная дальность, м

450

450

800

Темп стрельбы, выстр./мин.

650-850

650-850

650-850

Боевая скорострельность, выстр./мин.




одиночными выстрелами

30-40

30-40

35-45

очередями

50-70

50-70

60-80

Емкость магазина, патронов

18,28,40

18,28,40

18,28,40,45
