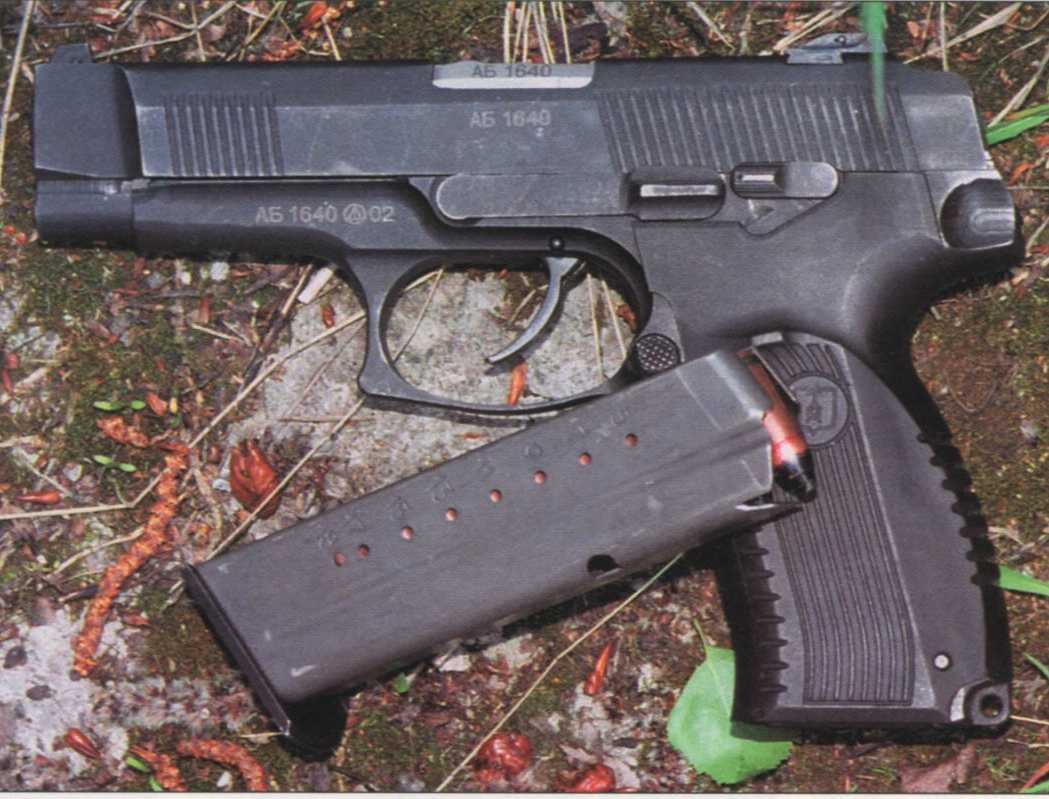

Пистолет Ярыгина.Рядом с ним - бронебойные патроны 9х19-мм 7Н31.
.
ПЯ (Россия).
************************************************************************
 Вскоре после Великой Отечественной войны в советских вооруженных
 силах и милиции в качестве служебного оружия был принят
 9-зарядный (8+1) пистолет со спусковым механизмом с самовзводом
 конструкции Макарова под 9-мм патрон конструкции Н. М. Елизарова.
 На протяжении четырех десятилетий этот образец, доведенный
.

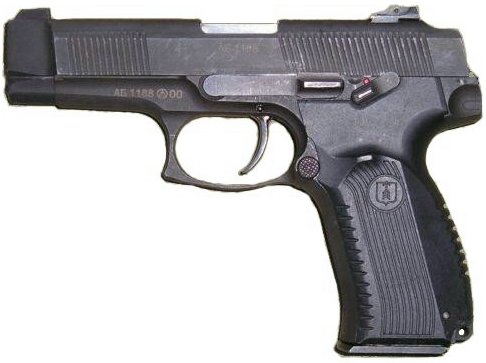

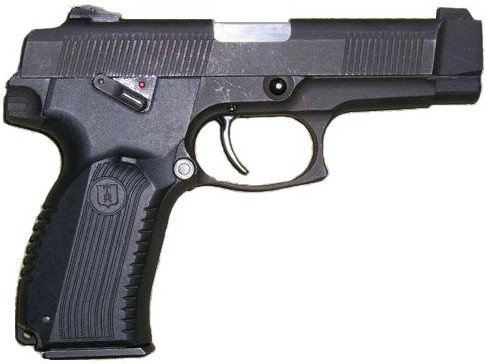

Пистолет Ярыгина, вид справа.
.
специалистами Ижевского механического завода до высочайшего
уровня надежности, вполне удовлетворял наши силовые ведомства,
тем более что в армии к пистолету традиционно относились
как к статусному оружию, не играющему существенной роли
в системе стрелкового вооружения.
В начале 1980-х годов выявилась потребность в техническом
переоснащении пистолетного производства завода: значительная часть
оборудования относилась еще к военным и первым послевоенным годам.
Специалисты завода понимали, что целесообразно совместить
техническое переоснащение производства с заменой основной модели.
И это практически совпало по времени с осознанием армией потребности
в обновлении комплекса пистолетного вооружения.
В конце 80-х годов армия начала ставить более высокие требования
к армейскому пистолету; потребовалось оружие с повышенной
эффективностью (читай - под более мощный патрон) и увеличенной
 вместимостью магазина.
 Причиной первого стал факт, что средства индивидуальной бронезащиты
 (бронежилеты) стали входить в оснащение каждого пехотинца.
 Во-вторых, к этому времени на вооружении большинства армий мира
 появились так называемые «Wondernines» (чудо-девятки) – пистолеты
 под 9х19-мм патрон Люгера с увеличенной вместимостью магазина:
 15 и более патронов.
 9-зарядный пистолет под 9-мм патрон с отнюдь не высокой дульной
 энергией, которая составляет лишь 300 джоулей, а удельная энергия
 (показатель пробивного действия) - около 4,5 Дж/кв. мм, оказался


Пистолет Ярыгина.Снова обратите внимание на бронебойные патроны 9х19-мм 7Н31.

.
 устаревшим.
 Был объявлен конкурс на создание нового армейского пистолета
 под шифром «Грач».
Первоначально отрабатывалась идея модульного пистолета: в связи
 с наличием больших запасов 7,62-мм пистолетных патронов появилась
 идея за счет сменного комплекта ствола и магазина обеспечить
 возможность использования в перспективном пистолете гаммы патронов -
 9-мм патрона к пистолету Макарова, модернизированного 9-мм патрона,
 9-мм патрона «Парабеллум» и 7,62х25-мм пистолетного патрона «ТТ».
 Здесь нужно отдельно сказать и о том обстоятельстве, что,
 как утверждает сам Владимир Александрович Ярыгин (далее – Владимир
 Александрович), первоначально разработка «Грача», будущего «ПЯ»,
 шла под патрон 7,62х25-мм «ТТ», и пистолет был почти отработан,
 однако позже заказчик в лице Министерства Обороны РФ резко
 переменил свои требования в отношении калибра и применяемого
 патрона (как считает один из авторов, причиной тому послужило
стремление наших «чинов» ориентироваться на Запад, и, надо сказать,
 в настоящее время и Россия перешла на «евростандарты», приняв
 на вооружение среди прочих боевые патроны 9х19-мм НАТО,
 5,56х45-мм НАТО, не говоря уже о том, что уже  давно производятся
на экспорт и реализуются в гражданском обороте гражданские аналоги
тех же патронов, пистолетных, правда, только на экспорт. Как утверждает
сам Владимир Александрович Ярыгин, «ПЯ» калибра 7,62х25-мм «ТТ»
отличается от своего 9-мм аналога лишь большей шириной рукоятки.
Также стоит сказать,что в настоящее время ведется отработка пистолета
ПЯ под патрон 9х21-мм СП-10, который на Западе называют 9х21 Russian ).
 На Ижевском механическом заводе на начальных этапах прорабатывались
 три варианта конструкции: по схеме со свободным затвором и газовым
торможением отката (по принципу пистолета Heckler & Koch P-7) –
 Разработка схемы «Грача-1» была прекращена на этапе оценки

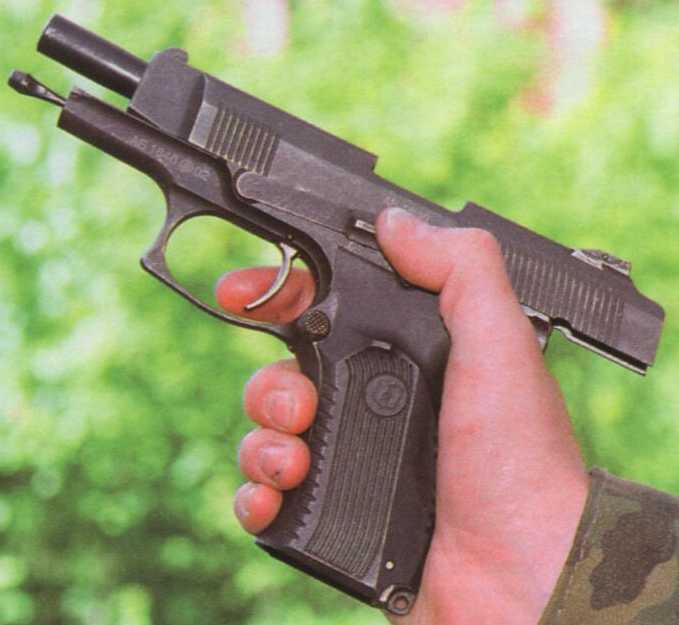

    Пистолет Ярыгина с затвором в крайнем заднем положении.
Обратите внимание на утолщённую передню часть штока
(стержня направляющей возвратной пружины).
.
 техпроекта: при испытаниях на научно-исследовательском полигоне
 Минобороны была выявлена чувствительность схемы с газовым
 торможением к загрязнению пороховым нагаром, примерно после
 60 выстрелов газовый тормоз переставал работать, и резко возрастали
 скорости отката затвора.
 В результате возрастала нагрузка на кисть руки и живучесть пистолета
 была невысокой.
 Работа по «Грачу-3» завершилась принятием модернизированного
 варианта пистолета Макарова - ПММ.
 Но модернизация пистолета Макарова была, конечно же, всего лишь
 временной мерой.
 «Грач-1», конструктор А. И.Зарочинцев, проработку варианта по схеме
 с коротким ходом ствола и запиранием перекосом ствола - «Грач-2»,
 вёл В.А. Ярыгин и вариант модернизации пистолета Макарова
 под 9-мм патрон с повышенным импульсом - «Грач-3», конструкторы
 Б.М. Плецкий и Р. Г.Шигапов.
 Не сразу сложилось и однозначное представление о том, под какой же
 патрон надо отрабатывать пистолет.
 Рассматривались варианты возврата к 7,62х25-мм патрону «ТТ»
 образца 1930 г., принятия патрона 9х21-мм РГ-052 (более известен
 как патрон 9х21-мм СП-10).
 В конечном счете было решено вести отработку пистолета под новый
 патрон 7Н21 9х19-мм с улучшенными характеристиками
 бронепробиваемости.
 Разработчик патрона 9х19-мм 7 Н 21 – ЦНИИ точного машиностроения
 (конструктор патрона - И. П.Касьянов) обеспечил повышенное
 по сравнению с его аналогом, патроном 9-мм «Парабеллум», пробивное
 действие за счет конструкции пули (хотя, если быть до конца честным,
 этот патрон имеет рабочее давление не менее 285 мПа, что превышает
 предельные уровни давления пороховых газов даже «автоматных»
 патронов 9х19-мм, то есть патронов 9х19, рассчитанных на применение

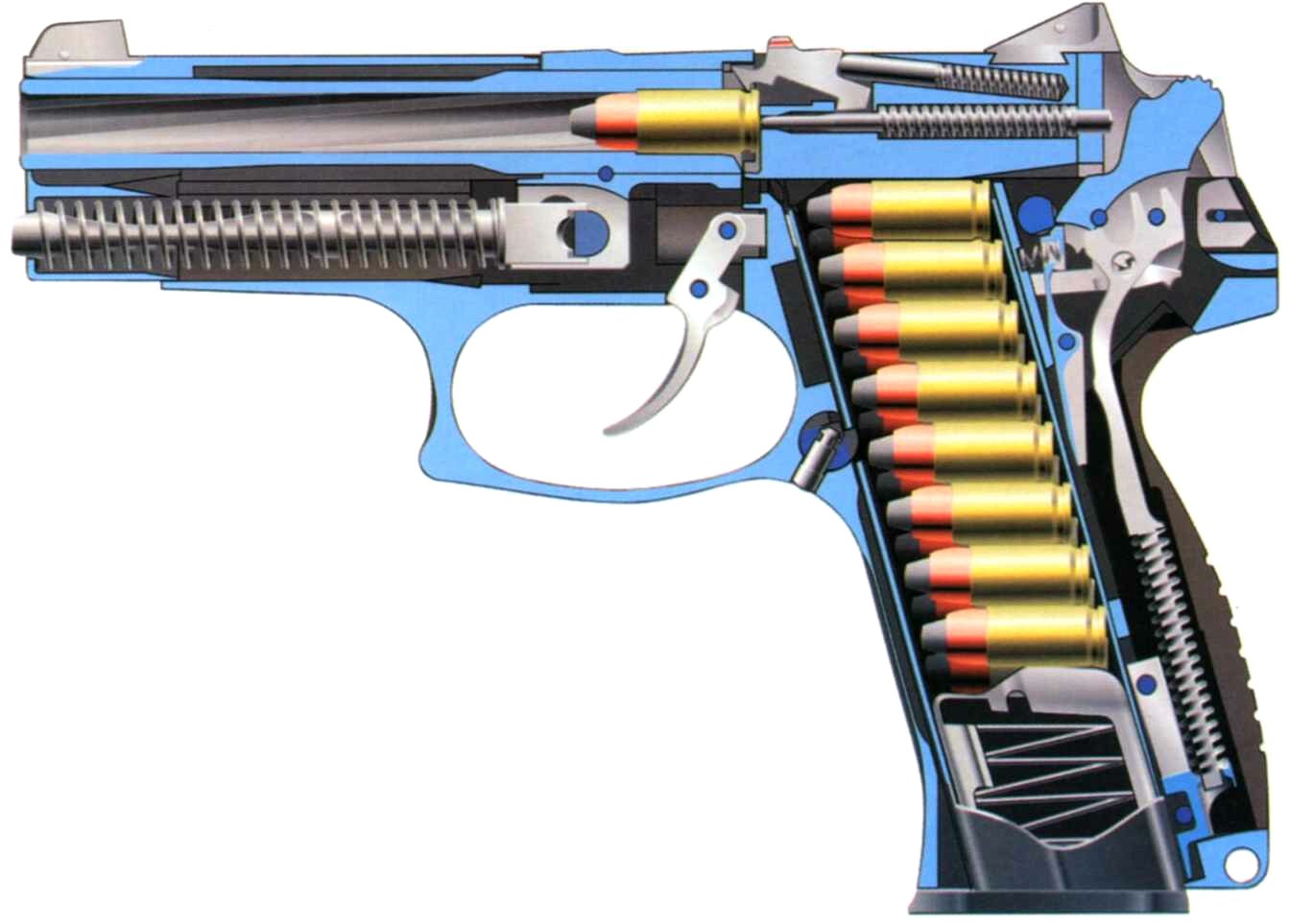

Пистолет Ярыгина в разрезе.
.
 только в пистолетах-пулемётах), которая аналогична патрону РГ-052
 к пистолету «Гюрза» (в настоящее время этот пистолет и его
 модификации приняты на вооружение под индексом «ПС», то есть
 пистолет Сердюкова), а также за счет оптимизации характеристик пороха
 и геометрии канала ствола.
 В то же время основные размеры патрона 7Н21 и патронника пистолета
 соответствуют размерам патрона 9х19-мм «Люгер», что, безусловно,
 повышает шансы российских пистолетов на мировом рынке.
 До заключительного, третьего этапа испытаний дошли два образца:
 ижевский «ПЯ» и пистолет, разработанный в ЦНИИ точного
 машиностроения (конструктор – П.И. Сердюков).
 Текущий, 2003 год, стал этапным в истории Ижевского механического
 завода.
На 61-м году с момента предприятия основания на вооружение
 ВС РФ был принят первый пистолет собственной разработки.
 Конструктор пистолета «ПЯ» - Владимир Александрович Ярыгин
 до участия в ОКР «Грач» был известен только в кругу стрелков-
 спортсменов, как конструктор произвольных ИЖ-34(М)
 и стандартных ИЖ-35(М) пистолетов.
 Несомненно, опыт работы над высокоточным оружием и послужил
 той базой, которая помогла В. А. Ярыгину первым «довести до ума»
 ( удовлетворить всем требованиям ТТЗ) свою конструкцию пистолета.
 В ходе сравнительных испытаний на научно-исследовательском
 полигоне Министерства обороны России образцы подвергались
 испытаниям на ресурс, на безотказность функционирования
 в нормальных и в затрудненных условиях, на кучность и эффективность
 стрельбы.
 Эффективность стрельбы оценивалась бойцами подразделения ФСБ.
При выполнении упражнений курса стрельб ФСБ из пистолета Ярыгина

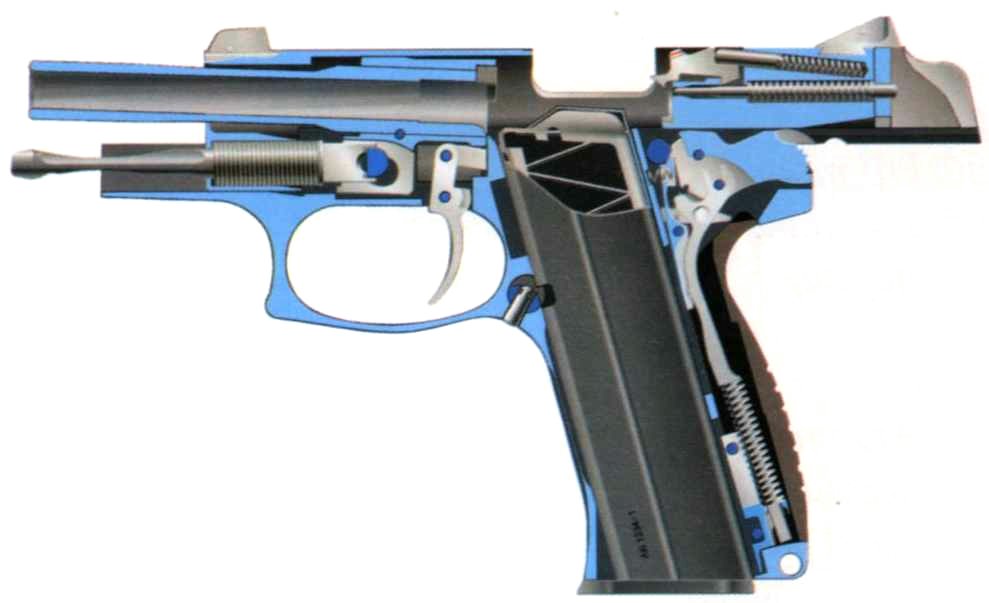

Пистолет Ярыгина в разрезе с затвором в крайнем заднем положении.
Обратите внимание на принцип работы автоматики.
.
 65 процентов участвовавших выполнили их на «отлично» и «хорошо».
 В результате ижевский образец удовлетворил большинству жестких
 требований армии и по результатам испытаний был рекомендован
 к принятию на вооружение.
 При разработке конструкции пистолета основное внимание было
 обращено на обеспечение высоких характеристик надежности.
 И поэтому большинство конструктивных решений относятся к числу
 традиционных.
Однако конструкторская мысль не дремлет, и коллектив В. А. Ярыгина
 подготовил модификацию «ПЯ» с полиамидной рамкой, существенно
 снизив при этом массу пистолета и его себестоимость.
 На базе «Грача» (позже – «ПЯ») разработана модель «МР-446 Викинг»
 под патрон 9х19 мм Люгер.
 Основные конструктивные решения «Викинга» аналогичны его
 «старшему собрату».
 Как и у «Грача», автоматика «Викинга» работает за счет отдачи ствола
 при коротком ходе.
 Запирание осуществляется за счет вхождения выступа ствольной муфты
  .

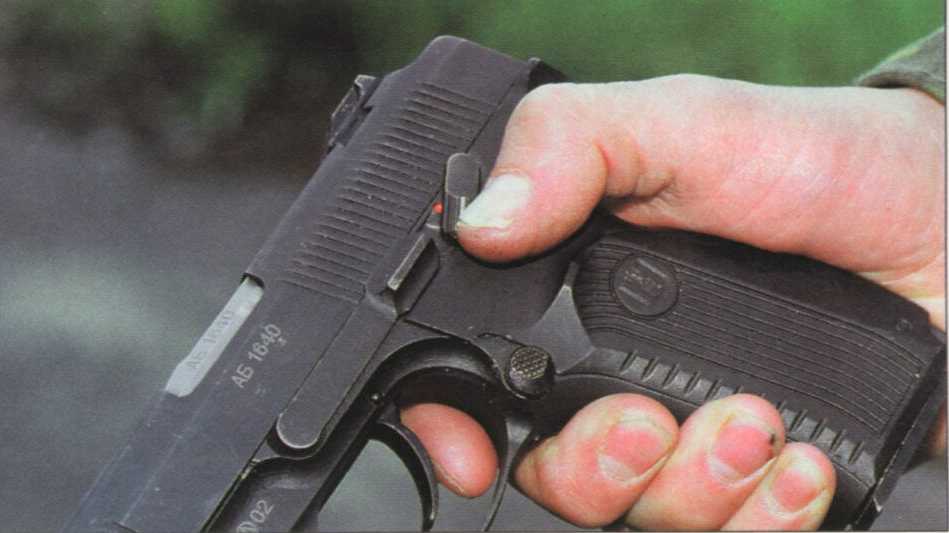

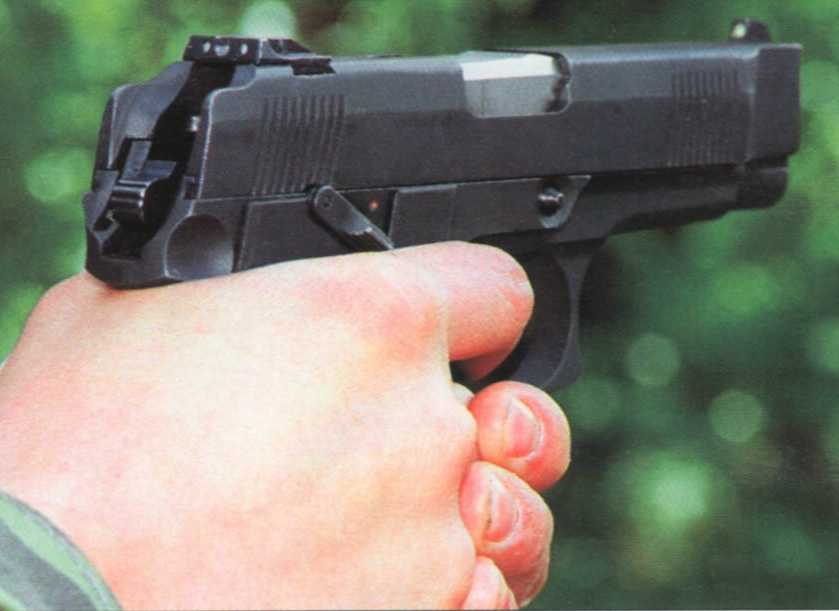

 Пистолет снят с предохранителя, курок  взведен. Хорошо видны вставки в мушке и целике,
позволяющие быстрее прицелиться днем (а отдельные модификаци данных вставок светятся
и ночью).

в экстракционное окно затвора.
В отличие от «Грача», «Викинг» имеет пластмассовую рамку; за счет
этого масса его на 100 граммов меньше, чем у «Грача».
Основные нагрузки при выстреле воспринимаются стальными
вкладышами, которые соединены с рамкой разъемными соединениями.
Сравнительные характеристики современных боевых пистолетов,
приведенные в таблице, показывают, что по весовым характеристикам
новый русский армейский пистолет уступает только образцам
с алюминиевыми или пластмассовыми рамками.

.

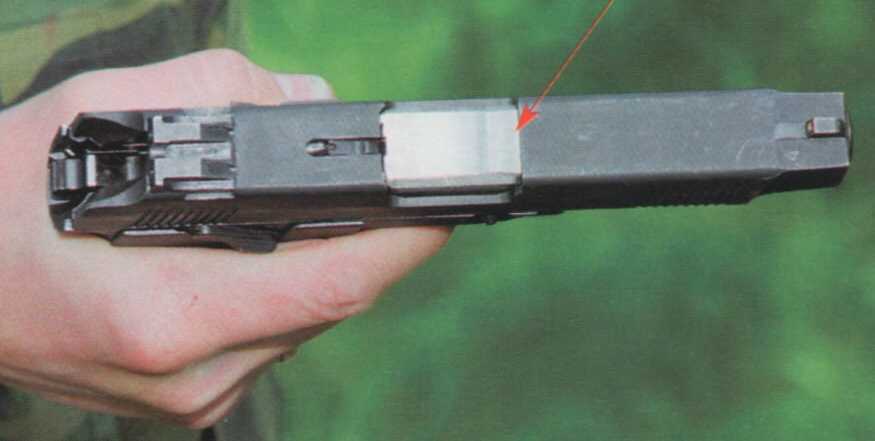

Пистолет Ярыгина, вид сверху.Стрелкой показан боевой упор ствольной муфты.
.
При этом стальная рамка дает ему преимущества по долговечности
и сохраняемости.
Что же касается характеристик безотказности, то опыт тестирования
зарубежных моделей в условиях, аналогичных тем, в которых проходят
испытания наши образцы, показывает, что у нашего оружия они
несоизмеримо выше.
Большая вместимость магазина, сочетающаяся с высокими
внешнебаллистическими характеристиками, позволяет создавать высокую
плотность огня на дальностях, превышающих обычные для большинства
современных пистолетов дистанции.
Что же представляет из себя ПЯ?
 Пистолет «ПЯ» имеет современный внешний вид и никоим образом
 не напоминает «прародителей» «Colt М1911» или «Browning НР».
 Пистолет «ПЯ» имеет в канале ствола 6 правосторонних нарезов
 прямоугольной формы (конечно, как считает один из авторов,
 более разумно было бы перейти на полигональный тип нарезки,
 .

Пистолет Ярыгина с затвором в крайнем заднем положении. Обратите внимание на то,
что большим пальцем потенциально возможно снять пистолет с затворной задержки одной рукой.
.
 но, как точно известно от самого Владимира Александровича, ему,т.е Ярыгину, не удалось
подобрать оптимальные параметры нарезки полигонального типа для «ПЯ», поскольку
в Ижевске  оружейные предприятия  ранее не имели опыт работы с полигональными нарезами)
с шагом 350 мм (плюс-минус 10-мм).
 Автоматика работает на принципе отдачи ствола с коротким ходом,
 запирание - перекосом ствола за счет выполненного на нижнем выступе
 ствольной муфты кулачкового паза, взаимодействующего с осью останова
 затвора (при накате/откате затвора).
 Запирание ствола осуществляется за счет вхождения выступа на казенной
 части ствола в экстракционное окно.
 Рамка пистолета – стальная.
 Пластмассовая щека рукоятки – П-образной формы, с поперечными
 рифлениями на задней поверхности и продольными рифлениями –
 на боковых поверхностях.
 Форма рукоятки и предохранительной скобы позволяют вести стрельбу
 с двух рук, в том числе и в армейских двупалых рукавицах (правда, как
 считает один из авторов, форма рукоятки больше для ношения пистолета
 в кобуре - «несессере» вроде той, в которой обычно носят пистолет
 Макарова военнослужащие, в реальной же жизни, для тех, кто носит
 оружие в наплечной кобуре и кому в нём действительно есть необходи-
 мость, эта рукоятка не самый лучший вариант).
 Нерегулируемые открытые прицельные приспособления состоят
 из целика и мушки и для обеспечения стрельбы в сумерках имеют
 .

Пистолет Ярыгина. Обратите внимание, что естественным движением большого
пальца можно по сути без проблем повернуть флажок предохранителя в положение,
нужное  стрелку.
.
 возможность установки капсул с люминофором.
 В обычном исполнении вместо капсул используются вставки
 из пластмассы белого цвета.
Приведение пистолета к нормальному бою осуществляется
 перемещением целика (по горизонтали) и заменой целика
 (по вертикали).
 Ударно-спусковой механизм куркового типа с открытым курком
 позволяет вести стрельбу только одиночными выстрелами
 как самовзводом, так и с предварительным взведением курка,
 единственное здесь неудобство, как считает один из авторов,
 так это то обстоятельство, что курок без «спицы» (или «серьги»,
 как альтернатива) и скрыт в тыльной части затвора, что не позволяет
 «дедовским» способом спустить курок с боевого взвода.
 Безопасность обращения с пистолетом обеспечивается за счёт наличия
 двустороннего флажкового предохранителя, блокирующего затвор
 и ударно-спусковой механизм как в спущенном, так и во взведённом
 положениях, а также за счёт предохранительного взвода курка,
 исключающего удар курка по ударнику при падениях и срыве курка
 во время его взведения.
 В положении «предохранение» блокируются шептало, спусковой крючок,
 курок и затвор.
 Возможность блокировки ударного механизма во взведенном состоянии
 позволяет произвести первый выстрел после выключения предохранителя
 при малом ходе и усилии спуска, что способствует повышению
 вероятности попадания при первом выстреле.
 Для исключения возможности инерционного накола капсюля-
 воспламенителя, досылаемого в ствол патрона ударник подпружинен.
 Подача патронов осуществляется из двухрядного магазина
 на 17 патронов, фиксируемого защелкой, расположенной с левой
 стороны рамки у основания спусковой скобы, под большим пальцем
 правой руки.
.
Владимир Александрович Ярыгин. На левом фото вы видите его в конце 80-х,
на правом фото он же, но на своем рабочем месте и уже где-то в 2000-2002 г.г.

При необходимости защелка магазина может быть перемонтирована
 на правую сторону рамки, то есть может устанавливаться как под правшу,
 так и под левшу.
 После воздействия на защёлку магазин под собственным весом выпадает
 из рукоятки пистолета, что способствует быстрой смене магазина.
 Экстракция стреляной гильзы или осечённого патрона производится
 двуплечим подпружиненным выбрасывателем, смонтированным
 в пазу верхней плоскости затвора посередине задней кромки окна
 для отражения гильз.
 При заряжании пистолета передний конец выбрасывателя заметно
 выступает за верхнюю плоскость затвора, выполняя роль указателя
 наличия патрона в патроннике как визуально, так и на ощупь.
 Для исключения попадания отражённой стреляной гильзы (при
 не энергичном откате затвора) за шиворот стрелка, зуб выбрасывателя
 имеет скос, и, совместно с жёстким отражателем гильзы,
 смонтированным на рамке ближе к левой стороне, обеспечивает
 отражение гильзы вверх- вправо.
 По израсходовании патронов в магазине, подаватель магазина
 воздействует на выступ флажка замыкателя, играющего роль затворной
 задержки, который, поднимаясь, входит в паз на левой стороне затвора,
 препятствуя его возвращению в переднее положение.
 Для возвращения затвора в переднее положение необходимо нажать
 на флажок замыкателя вниз или, отсоединив пустой магазин (заменив его
 снаряжённым) и, несколько оттянув затвор назад, отпустить в крайнее
 переднее положение.
 Для визуального определения количества патронов в магазине в его
 корпусе имеются отверстия.
 В комплект поставки пистолета входит 2 магазина.
 Большая вместимость магазина под мощный патрон 9х19 изначально
 не предполагает быстрого и удобного его переснаряжения, впрочем,
 как и у всех «одноклассников».
 После наполнения патронами половины магазина усилие на подавателе
 становится значительно ощутимее, ведь пружина магазина должна
 исключить пропуск подачи очередного патрона или его перекос
 при подаче.
 «Спортивное» прошлое В. А. Ярыгина просматривается
 при рассмотрении отдельных узлов и деталей пистолета.
 Так, мнению Ю.Пономарева, чрезвычайно усложнена конструкция
 защёлки магазина, да и наличие мелких пружин, например шептала,
 тоже атрибут скорее спортивного, чем боевого оружия.
 Тем не менее, конструкция работает без поломок с допустимым
 количеством задержек в стрельбе и на африканской жаре,
 и в условиях арктических морозов, при тропических ливнях
 и максимально возможном запылении.
 Пистолет приводится к нормальному бою на дистанции 25 м.
 При этом точка прицеливания является и контрольной точкой (КТ).
 Руководство по эксплуатации пистолета устанавливает следующие
 критерии при его приведении к нормальному бою: габарит рассеивания
 четырёх пробоин в мишени должен быть меньше диаметра 15-сантимет-
 рового круга, а отклонение средней точки попаданий (СТП) от КТ
 не более 7,5 см в любую сторону.
 Учитывая незначительное понижение траектории пуль (3-4 см
 на дистанции 50 м), при практических стрельбах, даже при крайних
 значениях этих параметров, стрелок средней квалификации уверенно
 поражает «грудную» мишень № 4 на дистанции 50 м и «ростовую» № 8
 на дистанции 100 м.
 Средняя кучность стрельбы на дистанцию 25 м по критерию R=50,
 оцениваемая по трём группам из 10 выстрелов составляет обычно
 3-3,5 см, при требовании не более 4 см (R-100 при этом составляет
 обычно 5-6 см).
 Несомненно, конструкция отдельных деталей (например, рамка
 чрезвычайно сложной формы) «затачивалась» под технологии «Ижмеха»,
 и вряд ли какой либо оружейный завод России взялся бы за изготовление
 пистолета «ПЯ».

 Работа частей и механизмов пистолета при выстреле происходит
 следующим образом.

 При выстреле под действием пороховых газов пуля перемещается вперед,
 а через дно гильзы давление газов передается на зеркало затвора.
 Затвор вместе со сцепленным с ним стволом перемещается назад.
 Кулачковый паз на нижнем выступе ствольной муфты, взаимодействуя
 с осью замыкателя, производит расцепление ствола с затвором за счет
 опускания вниз казенной части ствола.
 Ствол ударяется в рамку, а затвор продолжает двигаться дальше, сжимая
 возвратную пружину и извлекая выбрасывателем стреляную гильзу
 из патронника.
 При встрече с отражателем гильза выбрасывается наружу через
 экстракционное окно затвора.
 Одновременно затвор поворачивает курок назад и отжимает вниз тягу
 спуска, которая расцепляется с шепталом.
 Шептало под действием своей пружины поворачивается в исходное
 положение, фиксируя курок на боевом взводе.
 Дойдя до крайнего заднего положения, затвор ударяется в рамку
 и начинает накат под действием возвратной пружины.
 При накате затвор досылателем извлекает очередной патрон из магазина
 и досылает его в патронник.
 В конце хода затвор начинает перемещать ствол вперед.
 За счет взаимодействия кулачкового паза на нижнем выступе ствольной
 муфты с замыкателем ствол поворачивается вверх.
 Происходит сцепление ствола с затвором.
 Пистолет готов к очередному выстрелу.

Для подготовки пистолета к стрельбе необходимо:
.
1) снарядить магазин патронами;
.
2) вставить магазин в магазинное окно рамки, проследив, чтобы защелка
 зафиксировала магазин;
.
3) оттянуть затвор до крайнего заднего положения и резко отпустить.
.
 При этом затвор взводит курок и ставит его на взвод шептала,
 а досылатель извлекает патрон из направляющих магазина и досылает
 его в ствол под действием возвратной пружины.
 В конце хода затвор подхватывает ствол, и под действием кулачкового
 паза казенная часть ствола поднимается вверх и сцепляется с передней
 стенкой экстракционного окна.
 Произошло запирание; пистолет готов к стрельбе.
 Если нет необходимости в немедленном открытии огня, то необходимо
 включить предохранитель, повернув флажок вверх.

Для открытия огня необходимо:
.
1) поворотом флажка книзу выключить предохранитель,
.
2) прицелившись, нажать на спусковой крючок.
.
 При этом спусковой крючок, вращаясь на своей оси, перемещает
 спусковую тягу вперед.
 Спусковая тяга своим задним выступом поворачивает шептало.
 Шептало освобождает курок, который, под действием боевой пружины
 энергично вращается на своей оси и в конце хода наносит удар
 по ударнику.
 Ударник разбивает капсюль; происходит выстрел.


Разборка пистолета для чистки и смазки в полевых условиях
 производится без применения специального инструмента.

 Для этого необходимо:
.
1) утопив защелку магазина, отделить магазин, нажав с правой стороны
 на выступающий конический конец замыкателя, отделить его от рамки.
.
2) движением вперед отделить от рамки затвор со стволом,
 отделить ствол со штоком и возвратной пружиной от затвора;
.
3) придерживая ствол со стороны казенного среза, отделить возвратную
 пружину и шток от ствола.
.
 В заключение можно сказать, что пистолет «ПЯ», хотя и считается
 теперь боевым оружием (не говоря уже о том, что инициатором
 разработки и формальным собственником чертежей и части
 прав на «ПЯ» является Министерство Обороны), но имеет
 огромный потенциал для продажи на экспорт как дешевый
 (для своего класса) и очень надёжный пистолет.
Действия по неполной разборке "ПЯ" вы можете увидеть здесь.

                                                    Характеристики
***************************************************************
Модель                                                               ПЯ                         МР-446
Калибр,мм, и применяемый патрон              9х19 7Н21              9x19-мм
                                                                           9х19 Luger              Luger
Нарезы и их шаг,мм                                         6, правосторонние/ 350 мм
Начальная скорость пули, м/с                         460(7Н21), 355      355
Габаритные размеры, мм                                196х140х38            196х140х38
Длина ствола, мм                                             112,5                      112,5
Масса без магазина, г                                       850                         760
Масса неснаряженного магазина, г                100                          80
Ёмкость магазина, патронов                            17                           17
Усилие спуска
 при взведенном УСМ, Н                                 25,5                        24,5
Усилие спуска при стрельбе
 самовзводом, Н                                                57,0                         57,0
Боевая скорострельность, выстр./мин            35
Прицельная дальность, м                                 50                             50
