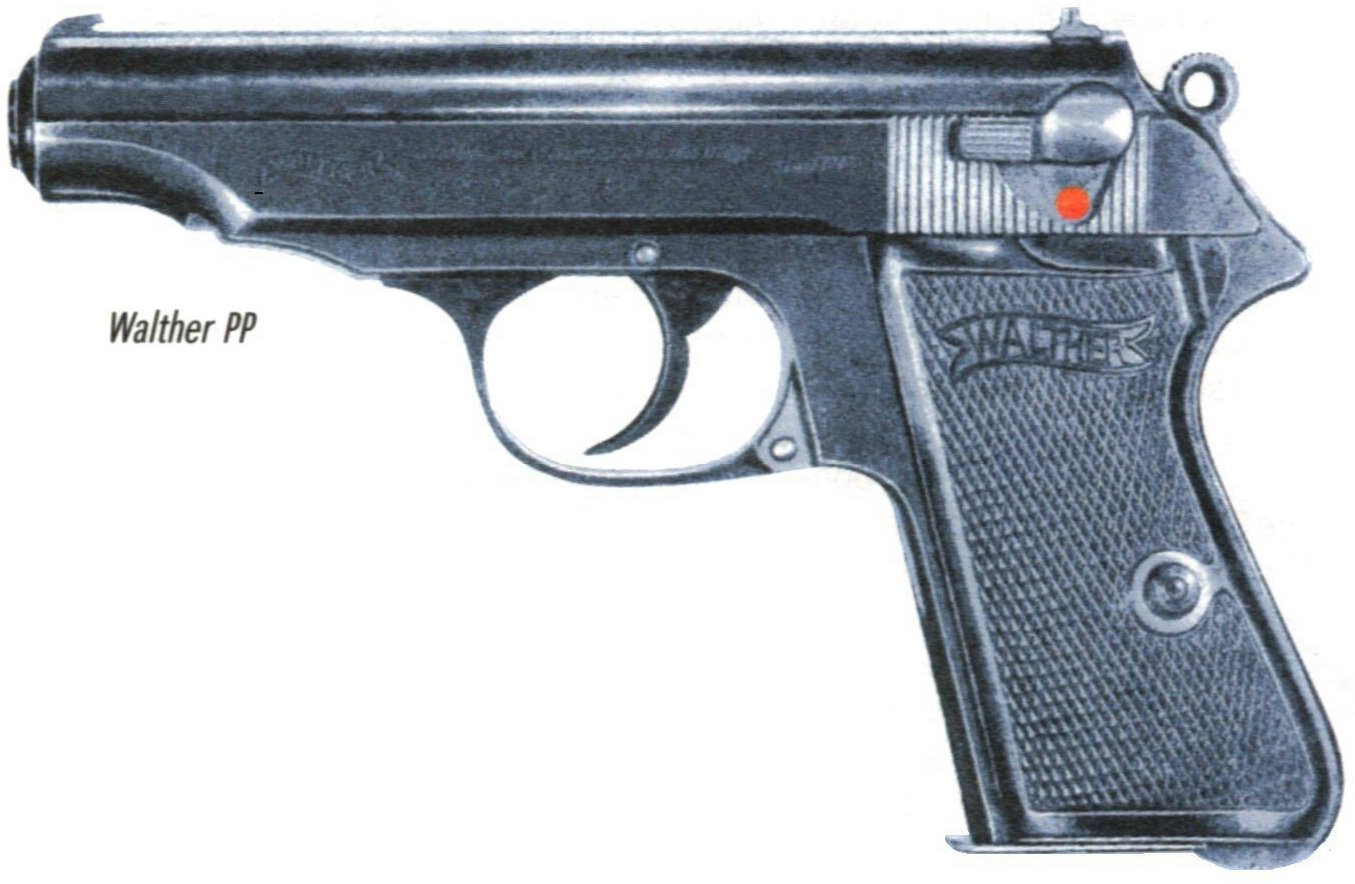

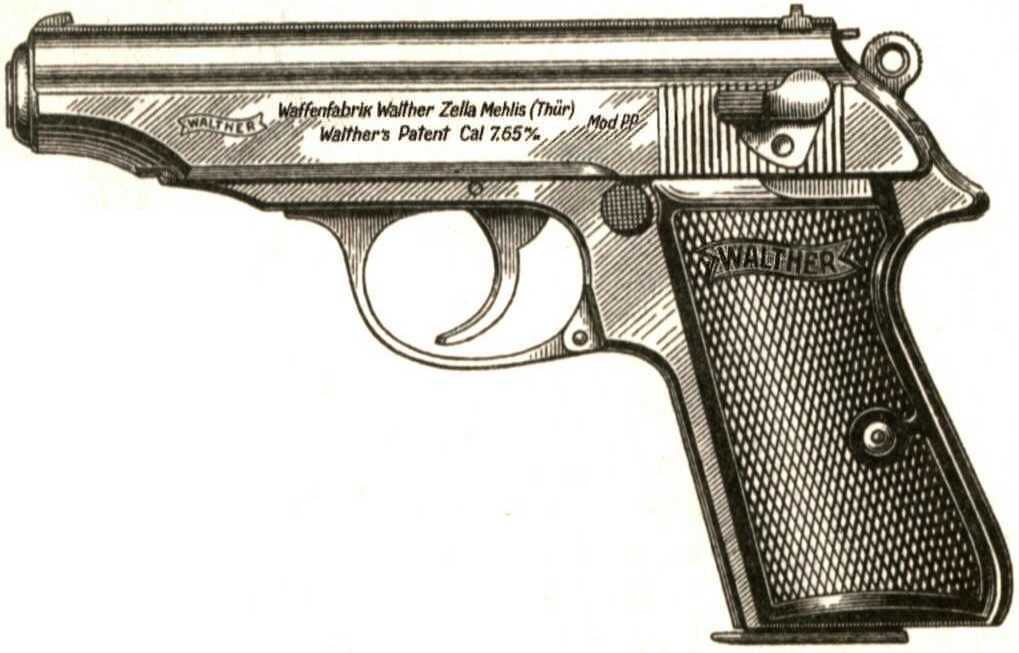

Пистолет "Walther PP",
"европейская" модификация. Вообще "европейская" модифификация
первоначально была у
немцев основной, но позже, уже во время Великой Отечественной войны,
приоритет был отдан "американской"
модификации.
.

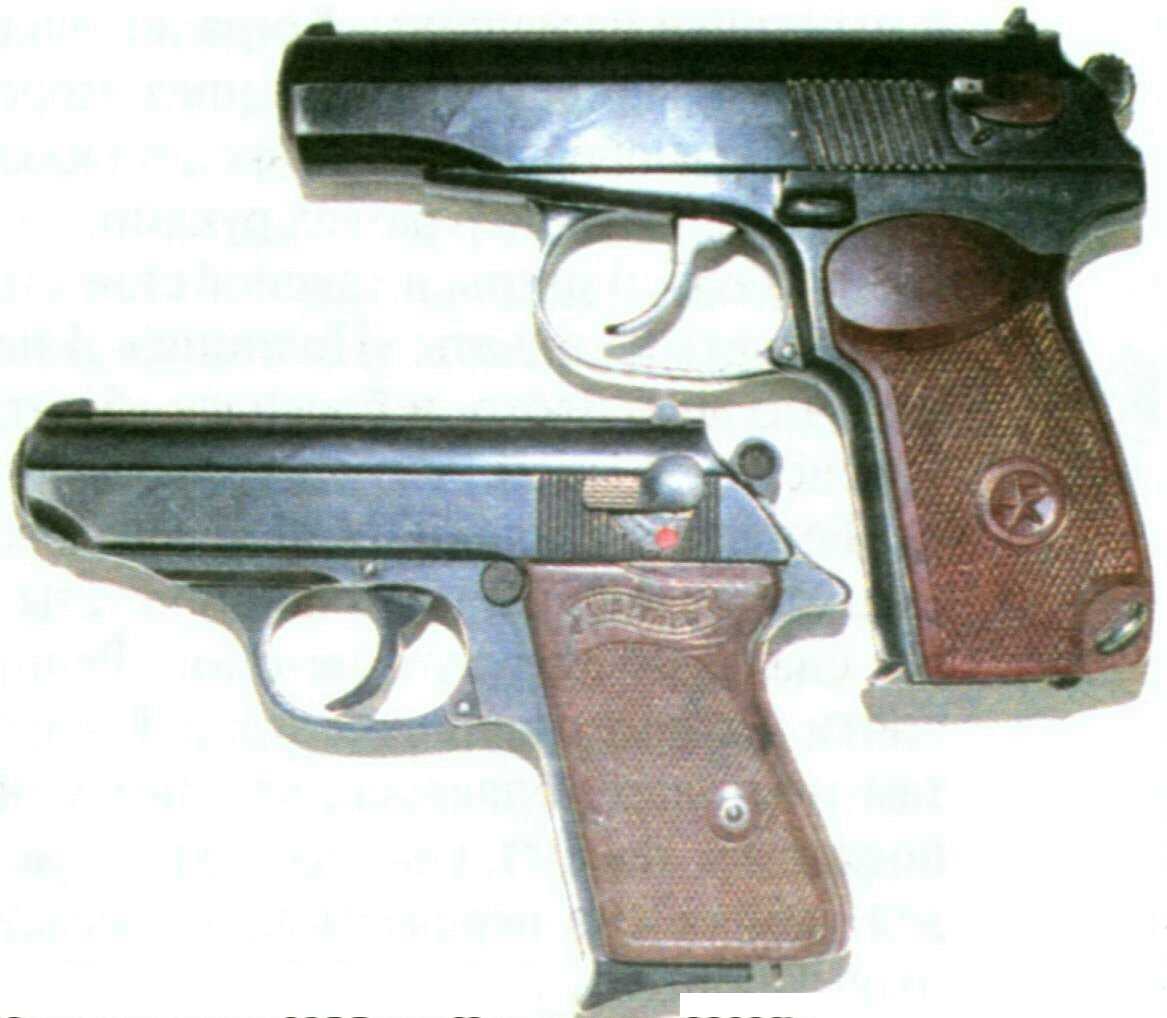

Пистолеты Макарова и
"Walther PPK".
.

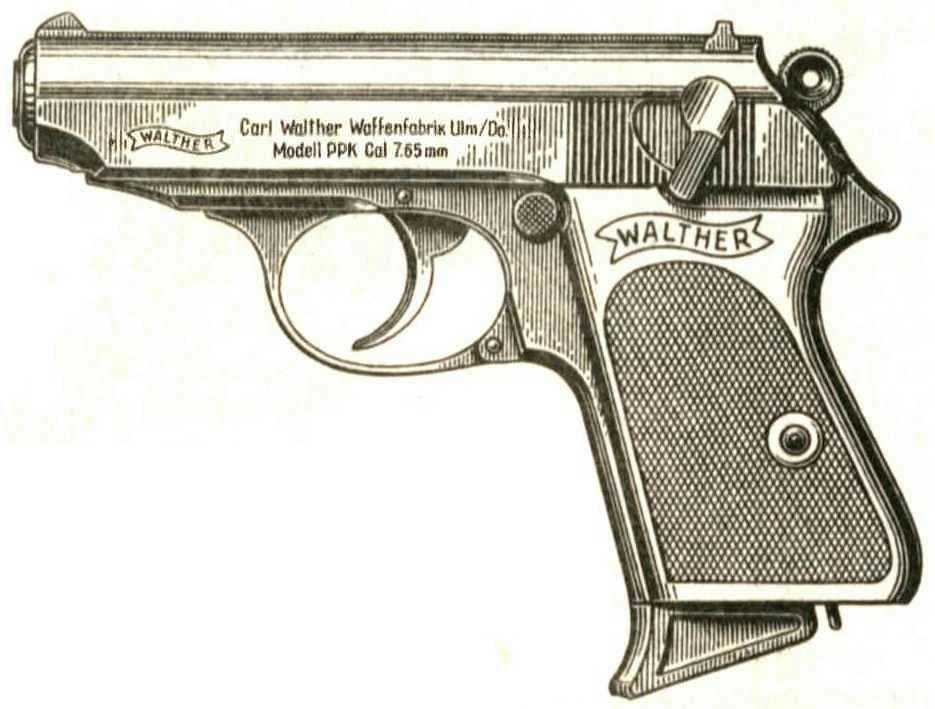

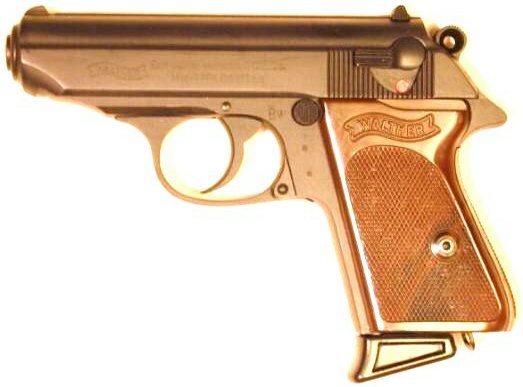

Пистолет "Walther PPK".
Обратите внимание, что, в отличие от такого же пистолета
(см.выше) его обойма
имеет "хвостовик", что делает стрельбу более комфортной.
Это оружие поставлялось во многих вариантах
используемого калибра
для правоохранительных и служебных
органов как собственно самой
Германии, так и на экспорт ряду стран
Европы, Азии и Америки.
Так, этот пистолет калибра 9 мм под
патрон “9x17” (.380 Auto)
был заказан правительством Ирана в
1939 г. и появился на Ближнем
Востоке как модель “1317” (указанные
цифры (“1317”) — это 1317 год
Хиджры, что соответствует 1939 г нашего
летосчисления) с письменами
арабской вязи на затворе.
В 1931 г. по заказу министерства внутренних
дел Пруссии на базе очень
удачного пистолета РР создается его
укороченный и облегченный
вариант - Walther mod. PPK (Polizeipistole
Kriminal, нем. – пистолет
криминальной полиции).
Обе модели в первоначальном исполнении
предназначались под патрон
Дж Браунинга “7,65x17 HR”.

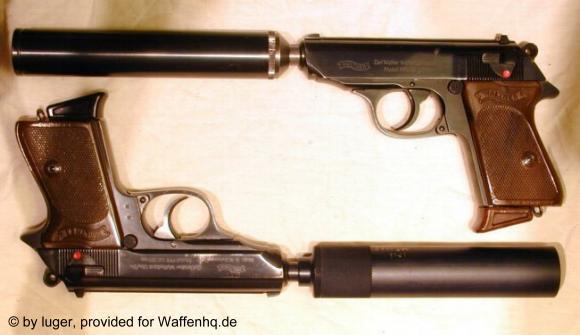

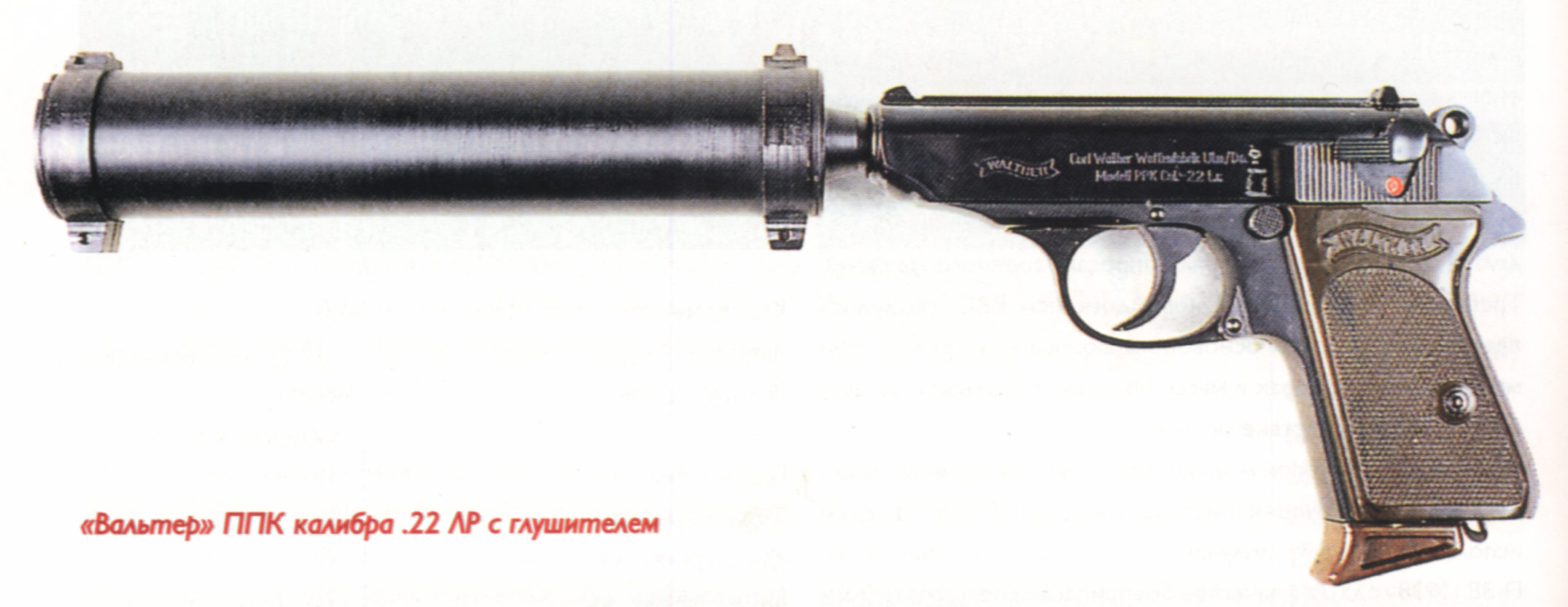

С 1932 г. фирма С. Wallher приступила
к производству пистолета модели
“РРК” калибра 5,6 мм под патрон “.22
LR”, который был предназначен
не столько для скрытого ношения при
выполнении служебных
обязанностей, сколько для обучения
и тренировки тех,
кому предназначалась модель с более
мощным патроном.
Этот пистолет оснащался однорядным
магазином емкостью
9 патронов.

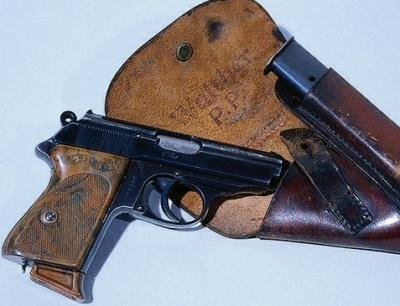

Новая модель для скрытого ношения в
наплечной кобуре, также
рассчитанная на использование 7,65-мм
пистолетного патрона "Browning",
практически полностью повторяла черты
своего предшественника.
Среди отличий - меньшие масса и длина,
а также 7-, а не 8-зарядный
магазин.
Принципиальным же новшеством у "РРК"
стала измененная конфигурация
рамки пистолетной рукоятки.
У пистолета "Walther PP" пластмассовые
щечки раздельно крепились
на изогнутойрамке.
А у пистолета "WaltherРРК" рамку упростили
до прямоугольной
формы и на нее,охватывая с двух сторон,
одевалась литая
пластмассовая рукоятка.
На крышке магазина появился так называемый
удлинитель с его
помощью укороченную рукоятку пистолета
во время стрельбы было
удобнее удерживать.

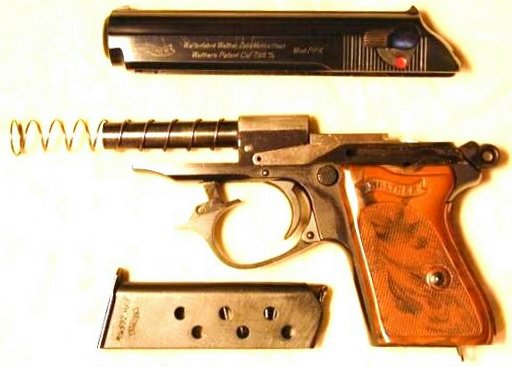

Пистолет состоял из 43 деталей, узлов
и механизмов, основным
и из которых являлись: ствол; рамка
пистолета; кожух-затвор;
ударно-спусковой механизм; магазин;
предохранительное устройство.
Автоматика работала по принципу использования
отдачи свободного
затвора при неподвижном стволе.
Самовзводный ударно-спусковой механизм
пистолета куркового типа.
У уменьшенного варианта Walther PP
также были весьма высокие
боевые качества.
Так, начальная скорость пули равнялась310
м/с.
Кучность боя РРК на дальности 15 м
характеризовалась эллипсом
рассеивания 60x50 мм; на 25 м - 100x80
мм; на 35 м - 135x120 мм.
Практическая скорострельность составляла
40 выстр./мин.
В 1935 - 45 гг. фирма Carl Walther
поставила германской армии, полиции
и военизированным формированиям более
150 000 пистолетов РРК.
В годы войны они, как правило, использовались
офицерским составом
Люфтваффе, тыловых частей сухопутных
войск, а также старшим
командным составом Вермахта.
После окончания Второй мировой войны
РРК состоял на вооружении
полиции ФРГ, США, Франции и других
стран. В 1931 - 1945гг. пистолет
производился фирмой Carl Walther Waffenfabrik
GmbH в г.Целла-Мелис.
Отметим, что пистолет Walther РРК,
помимо калибра 7,65 мм,
выпускался также и под патроны .22
L.R.; 6,35-мм и 9-мм Kurz.
Пистолеты моделей “РР” и “РРК” в отношении
внешнего вида
практически идентичны и различаются
калибром используемых патронов
и незначительными геометрическими параметрами
отдельных элементов
внешнего вида.
Однако магазином большей вместимости
оснащен пистолет “РР” -
8 патронов калибра 7,65х17-мм, а у
“РРК” только 7 патронов
калибра 7,65х17-мм.
Все полуавтоматические (самозарядные)
пистолеты Walther серии “РР”
используют в работе автоматики энергию
отдачи свободного затвора.
Ствол пистолета закреплен жестко на
раме.
Боеприпасы подаются из металлического
коробчатого магазина, который
насчитывает от 7 до 9 патронов.
Каждому пистолету придается запасной
магазин.
Заводской номер пистолета нанесен и
на его магазинах.
Для повышения боеготовности и увеличения
количества боеприпасов
в патронник может досылаться патрон
с постановкой оружия
на предохранитель.
Ударно-спусковой механизм пистолета
конструктивно выполнен
по принципу двойного действия, который
был впервые применен
в массовом производстве.
Особенностью такого механизма является
то, что курок может быть
взведен вручную (рукой или затвором)
с последующим спуском
при выстреле в режиме одинарного действия
(“мягкий” спуск),
или курок может быть взведен нажатием
на спусковой крючок
(“самовзводом”) с последующим немедленным
спуском с боевого взвода
для производства выстрела - режим двойного
действия (“жесткий”
спуск).
Этот принцип работы ударно-спускового
механизма двойного действия
был предложен еще до начала первой
мировой войны чешским
оружейником Алоизом Томишкой, но практически
массовую реализацию
получил только начиная с модели “РР”
фирмы С. Walther.
В технической литературе в отношении
термина “мягкий” спуск иногда
встречается выражение - “плавный” спуск,
но это не верно.
Владелец оружия может сам выбирать,
по какому принципу действия
использовать его.
Для большей безопасности, особенно
в период освоения оружия
и с введенным в патронник патроном,
рекомендуется пользоваться
принципом двойного действия (“жесткий”
спуск курка).
Рычаг предохранителя одновременно воздействует
на механизм спуска
взведенного курка и автоматически блокирует
ударник.
Курок не может воздействовать на ударник
до тех пор, пока шептало
не приподнимет разобщитель.
При нажатии на спусковой крючок его
тяга, перемещаясь вперед,
поворачивает шептало, которое своим
зубом (выступом) взводит курок
и приподнимает разобщитель.
Выступ приподнявшегося разобщителя
занимает положение напротив
паза на поверхности курка, и только
после полного цикла движения
спускового крючка блокировка с курка
снимается.
Движение разобщителя вверх возможно
только тогда, когда затвор занял
исходное положение для обеспечения
выстрела - патронник плотно
закрыт.
Флажок предохранителя установлен с
одной (левой) стороны затвора,
поэтому оружие не совсем удобно в управлении
левой рукой.
Выступающий указатель в тыльной части
затвора сигнализирует
о наличие патрона в патроннике.
На этой модели создатели применили
ударно-спусковой механизм
с открытым (внешним) курком, что повысило
безопасность оружия
и уменьшило его габариты.
После выстрела последнего патрона затвор
остается в заднем (открытом)
положении на затворной задержке, что
облегчает и убыстряет процесс
перезаряжания оружия.
После замены пустого магазина на полный
необходимо оттянуть затвор
за его хвостовую часть до отказа и
резко отпустить.
Затвор устремляется вперед, досылает
патрон в ствол и пистолет готов
к стрельбе.
Кнопка механизма фиксации магазина
расположена на раме за спусковым
крючком – “американская” модель.
Разборная защелка в виде опускающейся
подпружиненной
предохранительной скобы спускового
крючка облегчает разборку оружия
и исключает случайное рассоединение
деталей.
Затвор-кожух по конструкции типичен
для конструкции служебных
пистолетов своего времени и был освоен
на предшествующих моделях
фирмы С. Walther.
Он выполнен закрытым по всей длине
ствола с правосторонним
расположением окна для удаления стреляных
гильз как на “Шестой”
и “Восьмой” моделях.
Возвратная пружина установлена вокруг
ствола.
Затвор изготовлен из высококачественной
стали (здесь, правда,
стоит отметить, что, как слышал один
из авторов, стальные
детали нуждаются в какой-то особо сложной
и трудоемкой
термообработке, без которой легендарное
немецкое качество
якобы будет очень сильно "хромать").
Прицельное устройство юстируется жестко
и состоит из зафиксирован-
ного целика и мушки, на которых нанесены
светящиеся точки
для облегчения прицеливания в условиях
плохой видимости.
В процессе пристрелки пистолета (приведения
его к нормальному бою)
в заводских и арсенально-стрельбищных
условиях возможна как замена
целика, так и его перемещение в горизонтальной
плоскости,
с последующей его фиксацией.
Рама выполнялась первоначально из стали,
а затем - из сплава легкого
металла.
Рукоятка пистолета имеет накладки (“щечки”)
из пластмассы
с ромбовидным рифлением для удобства
удержания оружия.

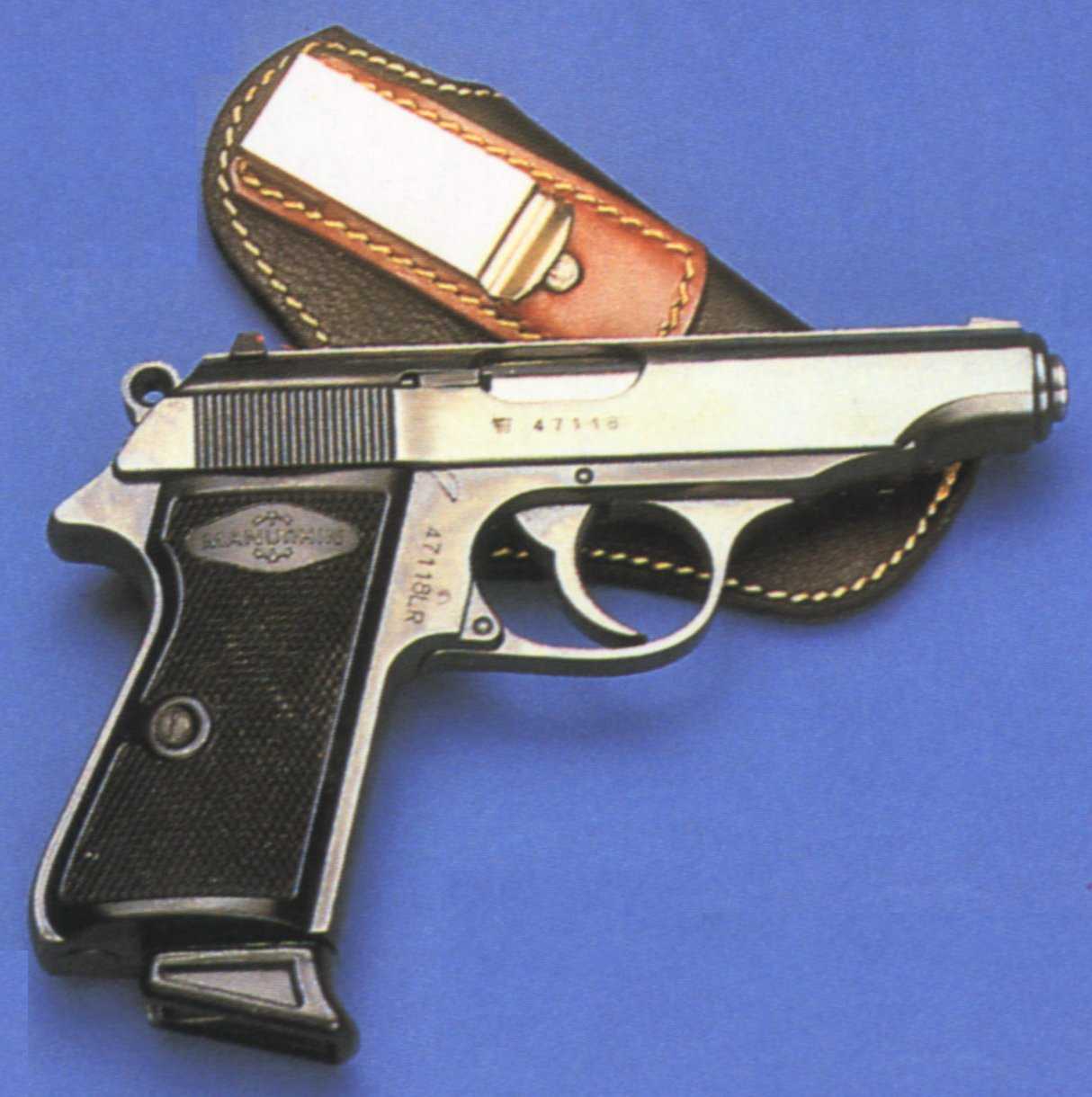

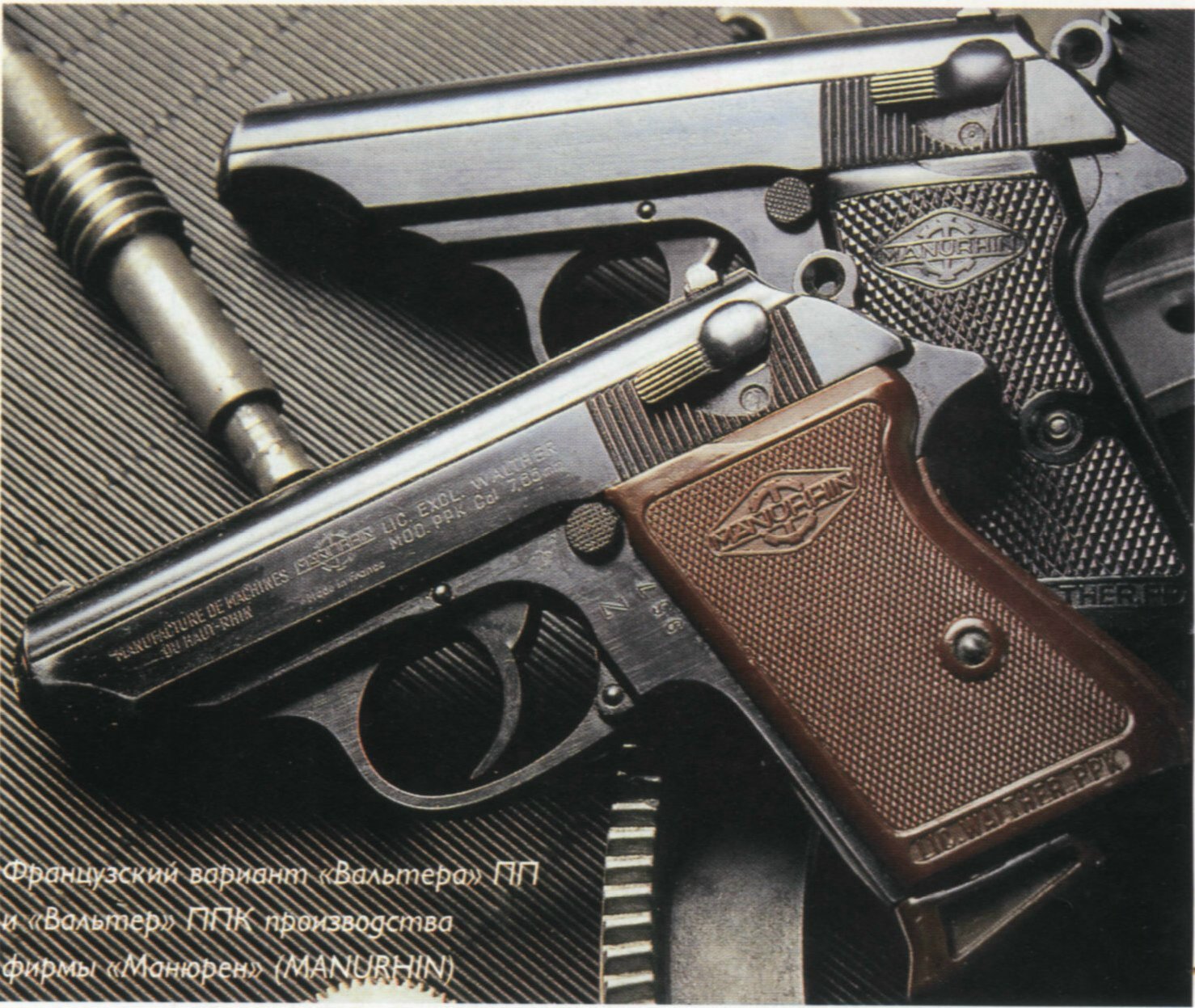

В начале 1950-х годов лицензия на производство пистолетов
моделей «PP» и «PPК» была продана фирме французской «Манюрен»
(после войны 1941-1945 г.г во Францию, как известно, бежала четверть
немецких оружейников и персонала, который был вынужден искать работу
по профессии), но данная конструкция была так хороша и так известна,
что копии моделей «PP» и «PPК» появились во многих странах.
Несмотря на обилие дешевых подделок, «полицай-пистоле» не утратил
своей популярности, и в середине 1960-х годов «Карл Вальтер»
возобновил его производство, которое продолжается и в наши дни.

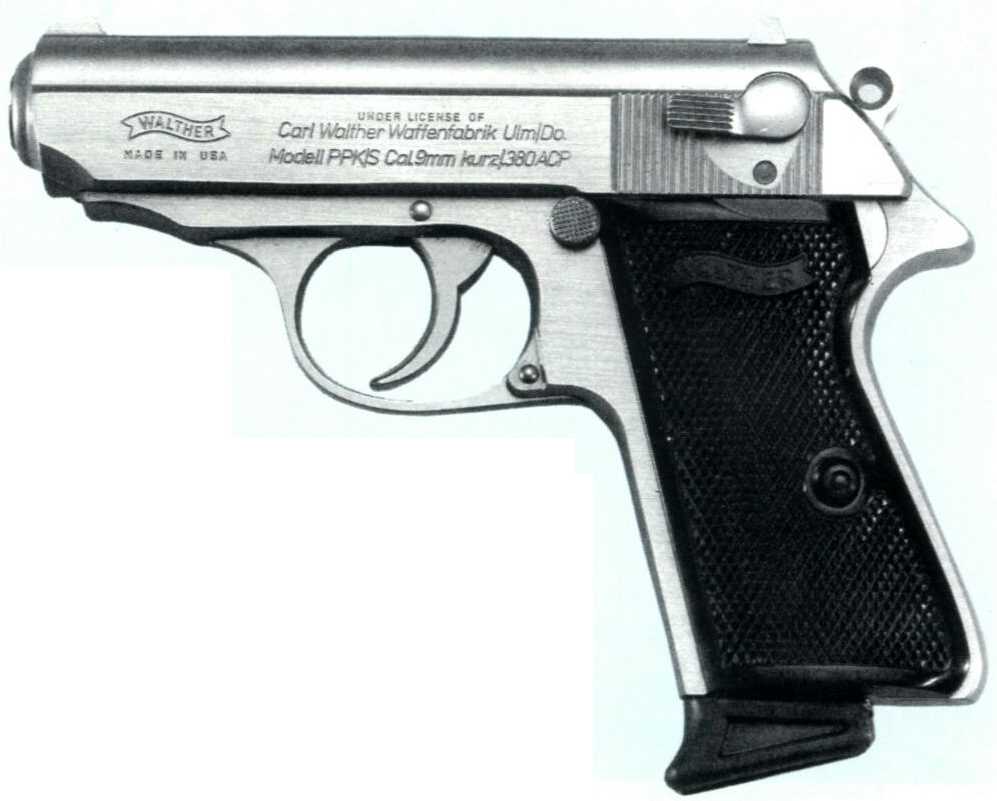

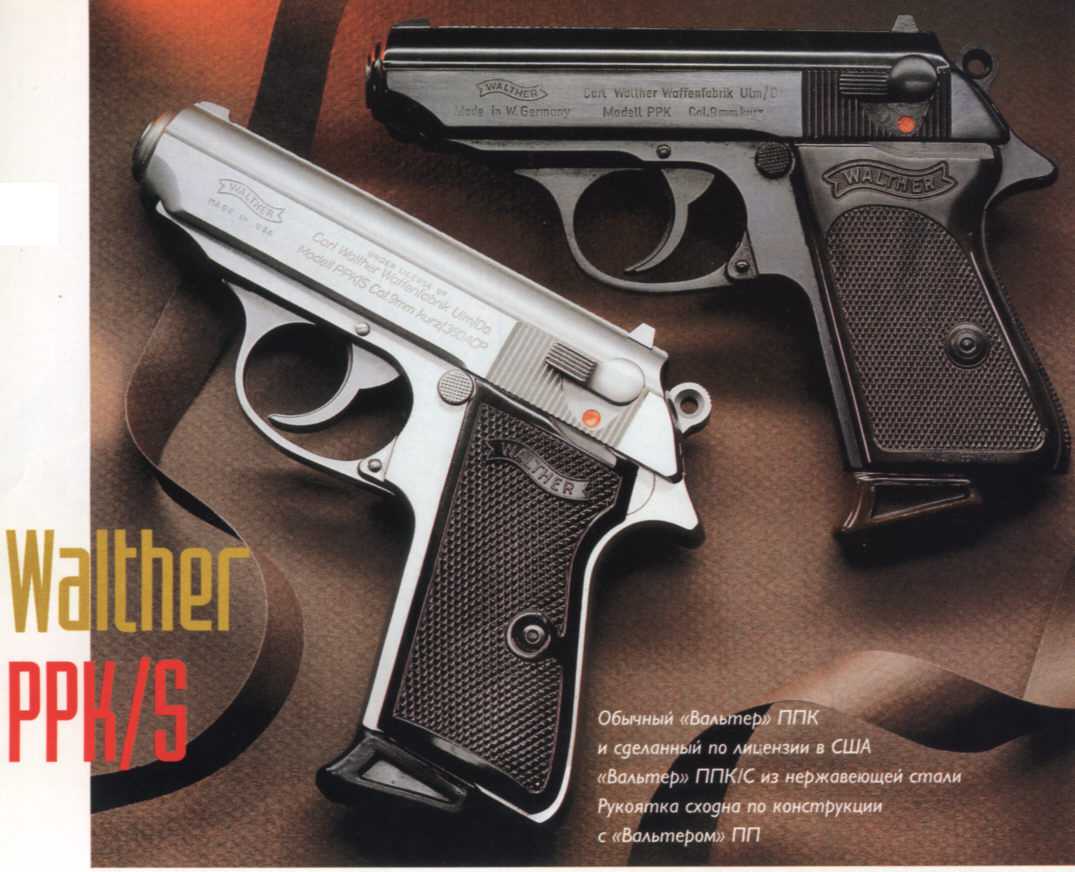

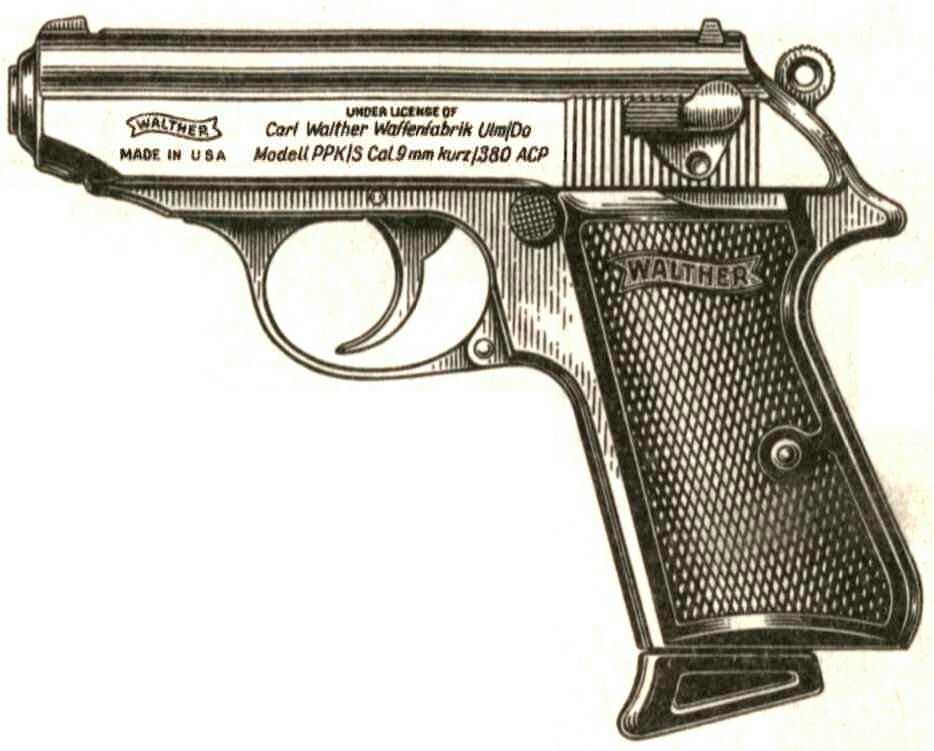

Полуавтоматический (самозарядный) пистолет
Walther модели “PPK/S”
явился логическим
завершением серии “РР”.
В отношении размера и внешнего вида
он практически идентичен модели
“РРК”, использующей боеприпас калибром
9 мм - “Browning kurz”
(“.380 Auto”), и отличается незначительными
изменениями в очертании
отдельных элементов внешнего вида (накладок
рукоятки).
Однако магазин у новой модели остался
таким же, как и у пистолета
калибра 7,65 мм - на 7 патронов.
Пистолет, разработанный в конце 60-х
годов, уже в 1968 году был
поставлен на серийное производство.
Особенностью является то, что пистолеты
серии “РР” пополнились
еще одним современным представителем
оружия самообороны,
использующим патрон Дж. Браунинга—
“9x17” (“.380 АСР”;
“.380 Auto”).
Рукоятка, несмотря на значительный
калибр используемых патронов,
не очень обьемиста и поэтому удобна
для хвата, а фигурный выступ
пластмассовой крышки магазина, являясь
как бы продолжением
рукоятки, обеспечивает упор для пальцев
руки.
Рама изготовляется из сплава легкого
металла и выполнена светлым
матовым анодированием под сталь.
Эффективная дальность прицельного выстрела
по документации фирмы
составляет 25 м, однако результаты
стрельбы (рассеивание) и на большем
удалении (до 35 — 40 м) оказались приемлемыми.
Стрелять можно как с “мягким” (одинарным),
так и с “жестким”
(двойным) спуском, при этом усилие
ударно-спускового механизма
составляет около 2,4 кг и 4,1 (3,7)
кг соответственно.
.
